Editar Grelha e Linhas de Grelha no Modo de Edição
No Modo de Edição da Parede Cortina, as operações disponíveis com a Grelha de Esquema incluem:
•Mova ou apague uma Linha de grelha seleccionada
•Rode todas as linhas de grelha de uma das direcções da Grelha
•Adicionar uma Nova Linha de grelha
•Rode ou Mova a Grelha de Esquema como um todo
Note que mover ou rodar uma Grelha de Esquema, ou as Linhas de grelha significa que a(s) Moldura(s) atribuídas a essa Grelha ou Linha de grelha são movidas ou rodadas juntamente com a mesma.

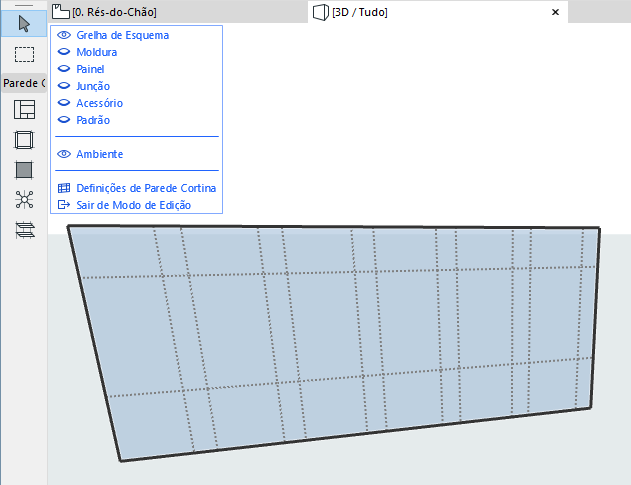

Para facilitar a edição da Grelha de Esquema no Modo de Edição, certifique-se de que o Esquema está visível (e desligue a visibilidade de outros membros, se necessário).
Rodar Linhas de Grelha Paralelas
Adicionar uma Nova Linha de grelha
Entre no modo de Edição.
1.Seleccione uma Linha de Grelha individual com o cursor Mercedes.

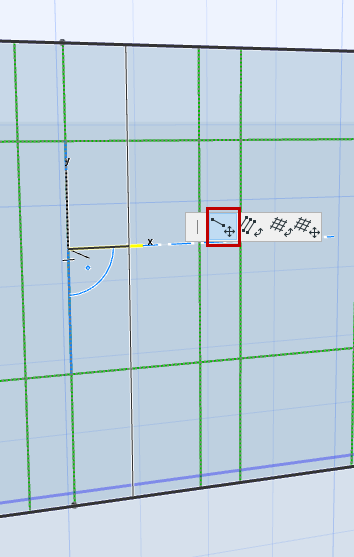

2.Seleccione o comando Mover Linha de Grelha da palete de contexto apresentada:
3.Arraste a Linha de grelha para a sua posição nova (irá permanecer paralela à sua posição original).
4.Clique para terminar.
Entre no modo de Edição.
1.Seleccione uma Linha de Grelha ou a Grelha completa.
Nota: para seleccionar o Esquema completo, clique em qualquer nó.
2.Utilize o comando Mover Grelha na palete de contexto.
Rodar Linhas de Grelha Paralelas
Entre no modo de Edição.
Para rodar todas as Linhas de Grelha de uma direcção (p. ex., todas as linhas da Linha de Grelha):
1.Seleccione uma das Linhas de Grelha que pretende rodar.

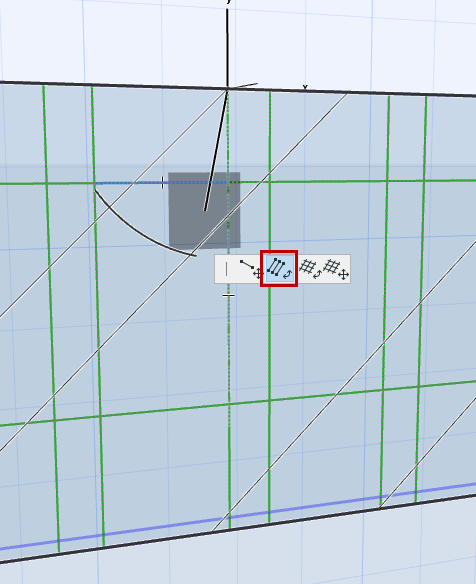

2.Seleccione o comando Rodar Linhas de Grelha Paralelas na palete de contexto.
Nota: se a Parede Cortina for Curva ou Em Cadeia, não pode rodar as linhas de grelha em coluna, apenas as linhas.
3.Desenhe um vector de rotação ou introduza um ângulo de rotação no Orientador.
4.Clique para completar a transformação.
Nota: não disponível para Paredes Cortina curvas ou em cadeia.
Entre no modo de Edição.
1.Seleccione uma Linha de Grelha ou seleccione a Grelha completa.
Nota: para seleccionar o Esquema completo, clique em qualquer nó.
2.Seleccione o comando Rodar Grelha na palete de contexto.
3.Desenhe um vector de rotação ou introduza um ângulo de rotação no Orientador.
4.Clique para completar a transformação.
No Modo de Edição da Parede Cortina; seleccione uma Linha de Grelha e prima Apagar.
Não pode pagara a Grelha como um todo.
Nota: se apagar uma Linha de Grelha, apaga a Moldura que nela se encontra. O(s) Painel(éis) irão mudar em tamanho para estar conforme o padrão de Moldura novo que daí resultou.
Adicionar uma Nova Linha de grelha
Entre no modo de Edição.
1.Active a ferramenta Esquema.
2.Na Caixa de Informações, seleccione o método de input Grelha:

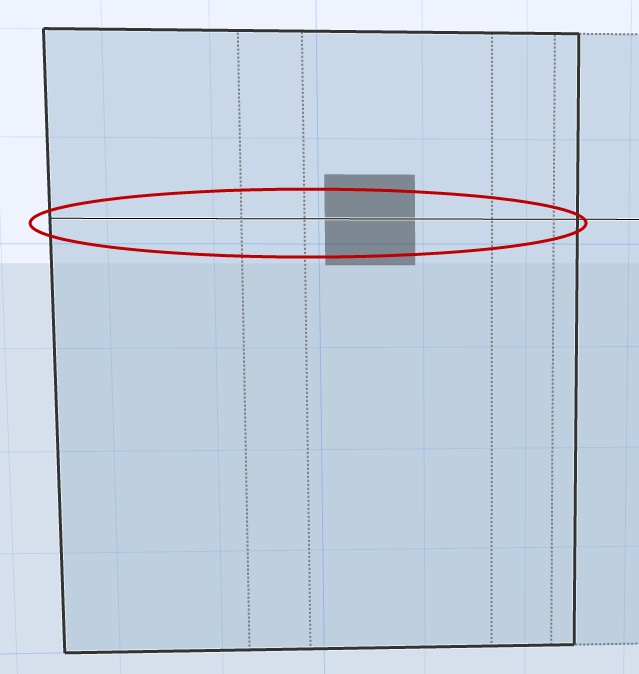

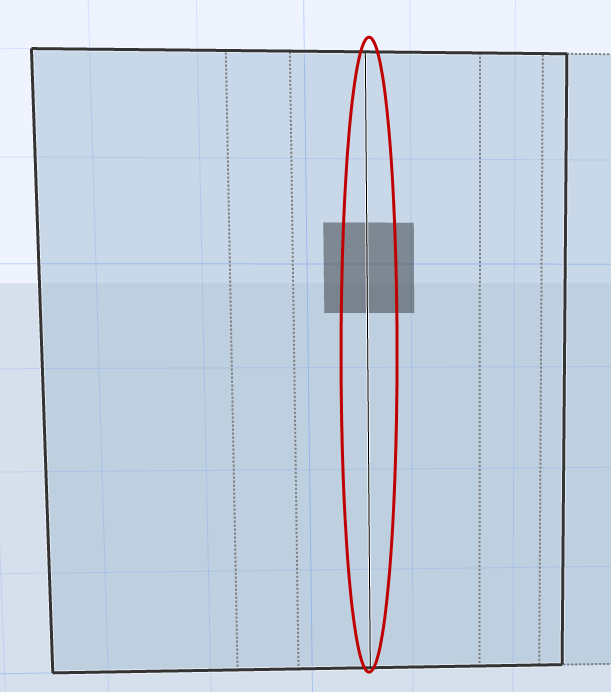

Clique no local onde pretende colocar uma linha de grelha. Mova o cursor à volta do ponto onde clica: utilize o feedback e clique numa das linhas de grelha perpendiculares para a colocar:
