Tipos de Curva para Curvas com Passos Iguais

No painel Definições Escada - Geometria e Posicionamento:

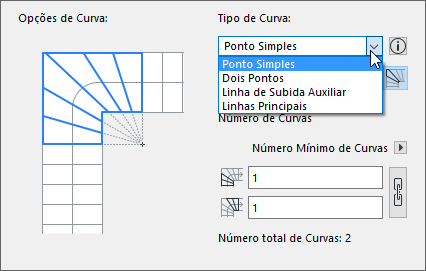

1.Escolha um de quatro tipos de Curvas com Passos Iguais no pop-up: Ponto Simples, Dois Pontos, Linhas Principais e Linha de Subida Auxiliar.

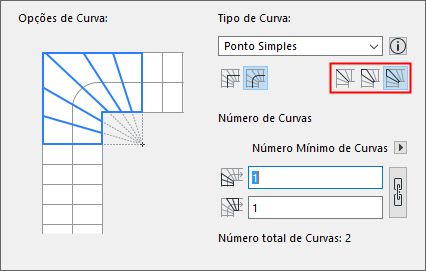

2.Clique num dos três ícones para definir a forma de distribuir os cobertores no ponto de viragem, onde o eixo radial intersecta a linha de subida:

•Espelho: coloque um espelho no ponto de viragem

•Direcção Simétrica: um cobertor é dividido a meio no ponto de viragem

•Caminho Assimétrico: sem restrições na colocação do cobertor

Ver as seguintes ilustrações:

Tipo Radial: Linha de Subida Auxiliar
Ponto de Viragem: Espelho

Tipo Radial: Linha de Subida Auxiliar
Ponto de Viragem: Direcção Simétrica

Tipo Radial: Linha de Subida Auxiliar
Ponto de Viragem: Caminho Assimétrico

Segmentos de Curva

Em caso de um Segmento de Curva, o ponto central da parte da Curva da linha de subida é considerado o ponto inicial da Curva.

•Bissectores são construídos como a perpendicular à linha de subida através deste ponto.

•Passos Iguais são medidos a iniciar neste ponto.

•Larguras Mínimas de Cobertor Afunilado são medidas a iniciar na projecção deste ponto até à aresta interior.
