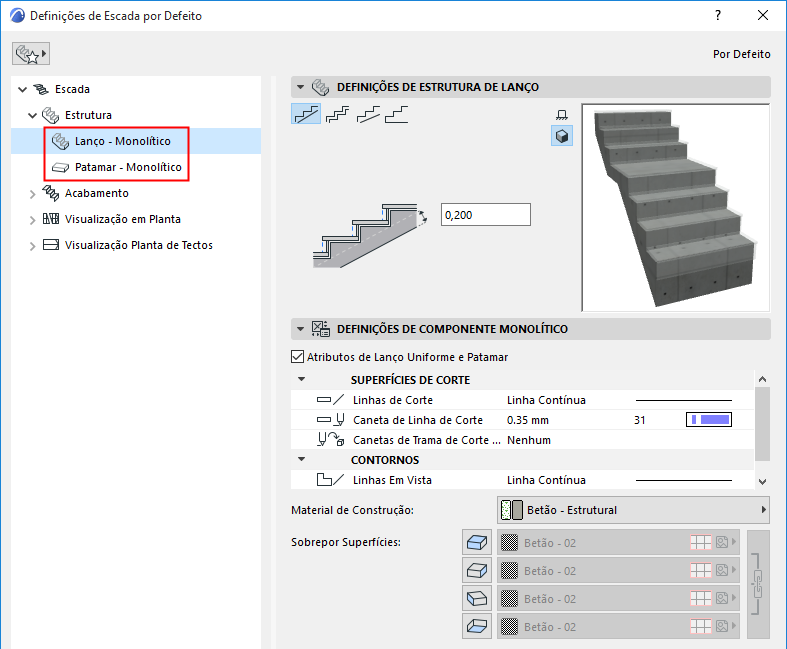

Estruturas Monolíticas de Lanço e Patamar

Estas definições estão disponíveis se escolher um tipo de estrutura Monolítico para o Lanço e/ou Patamar.

Ver Escolher o Tipo de Estrutura.

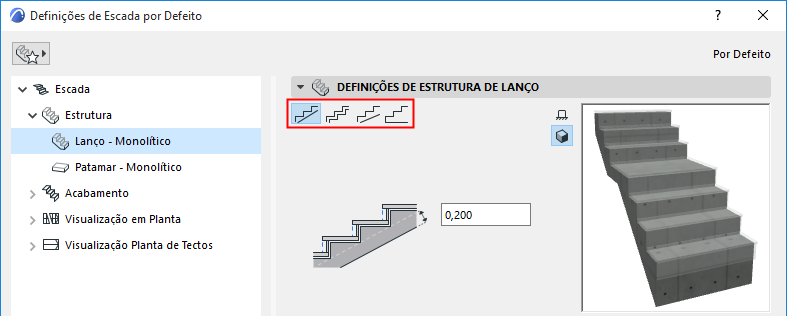

Estrutura de Lanço Monolítico: Escolher Forma

Use os quatro botões para escolher uma forma para a base de um lanço Monolítico. A partir da esquerda:

•Plano

•Em Degraus

•Espessura Variável (em cada fim)

•Preenchido

Abaixo, insira valores para as variáveis de espessura/afastamento, conforme aplicável. Tenha em atenção o feedback na janela de Previsualização.

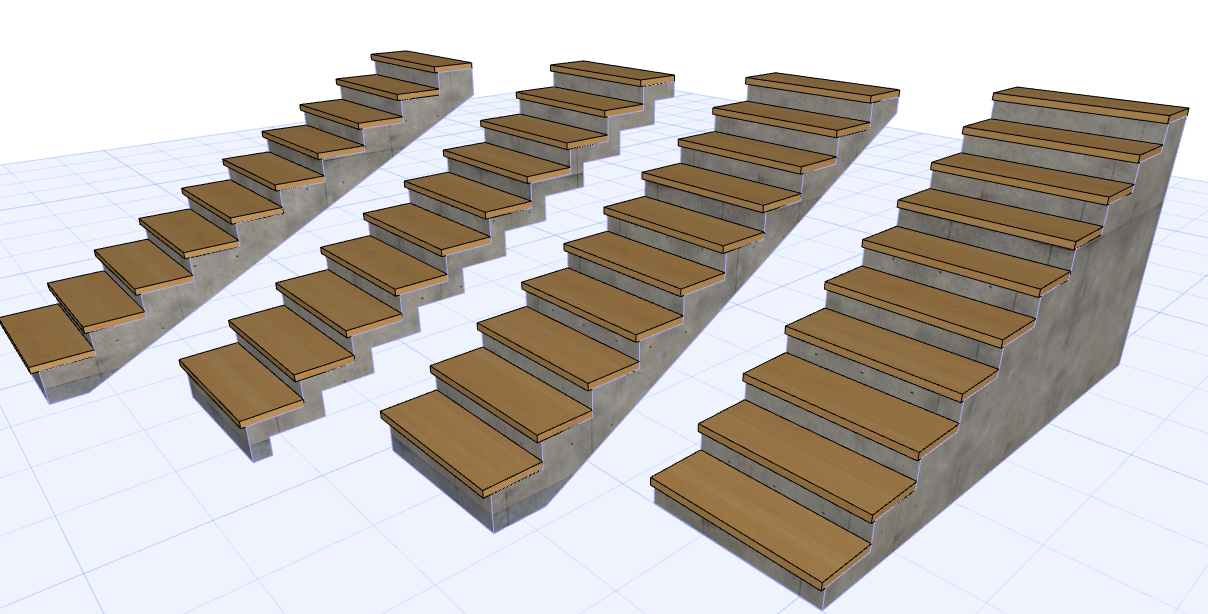

Formas de Lanço Monolítico

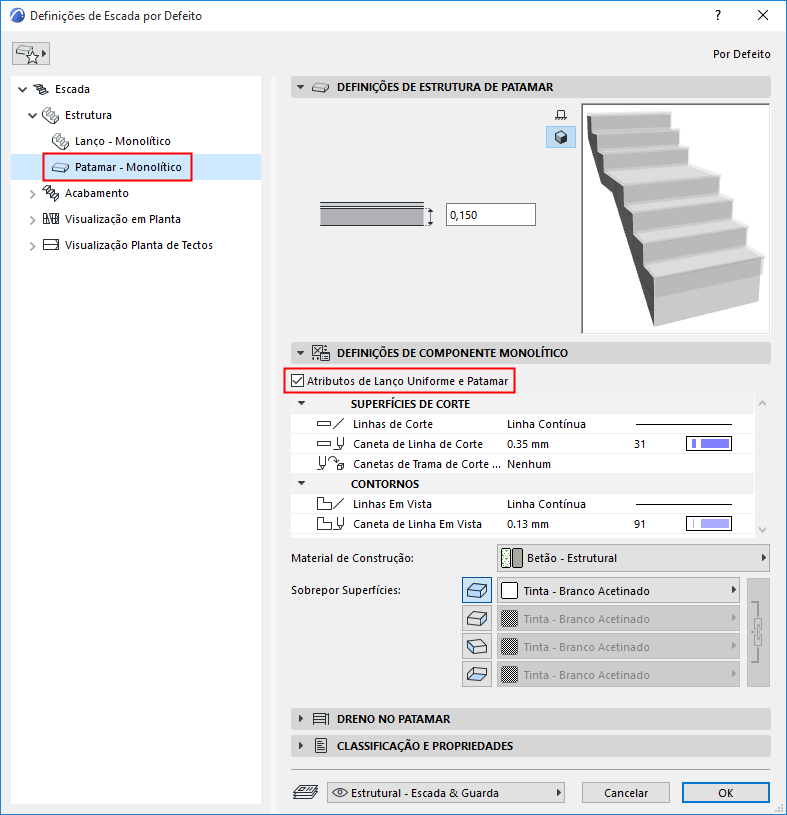

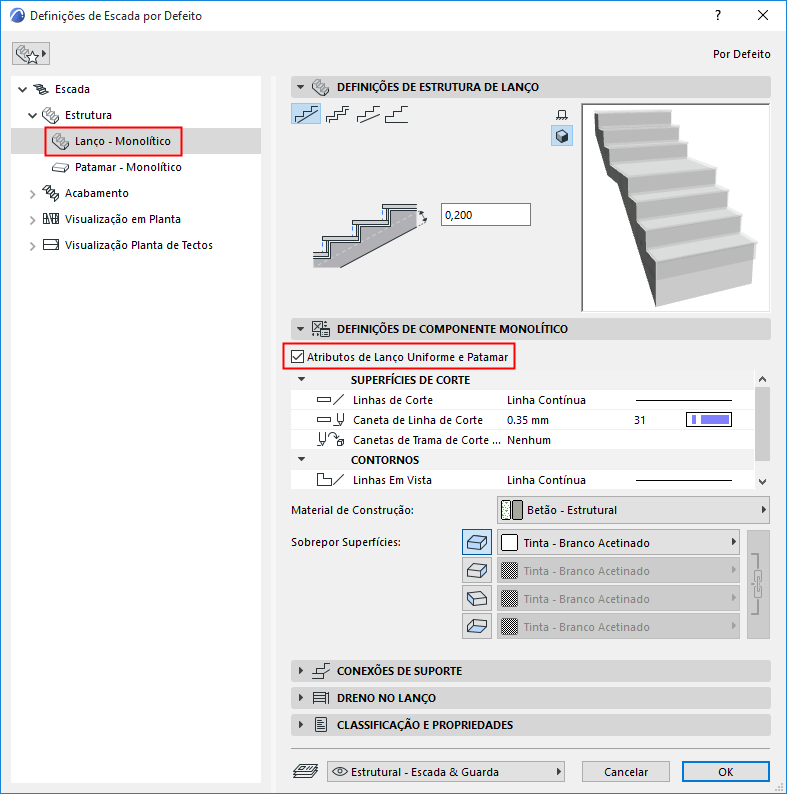

Definições de Componente de Suporte Monolítico

Use este painel para definir atributos, incluindo o Material de Construção, para o Lanço Monolítico / Patamar Monolítico.

Assinale Acabamento Uniforme no Lanço e Patamar para aplicar os mesmos atributos a ambas as estruturas Monolíticas (Lanço e Patamar).

Nota: a opção "Acabamento Uniforme" só se aplica a atributos de Estrutura, não à sua espessura.

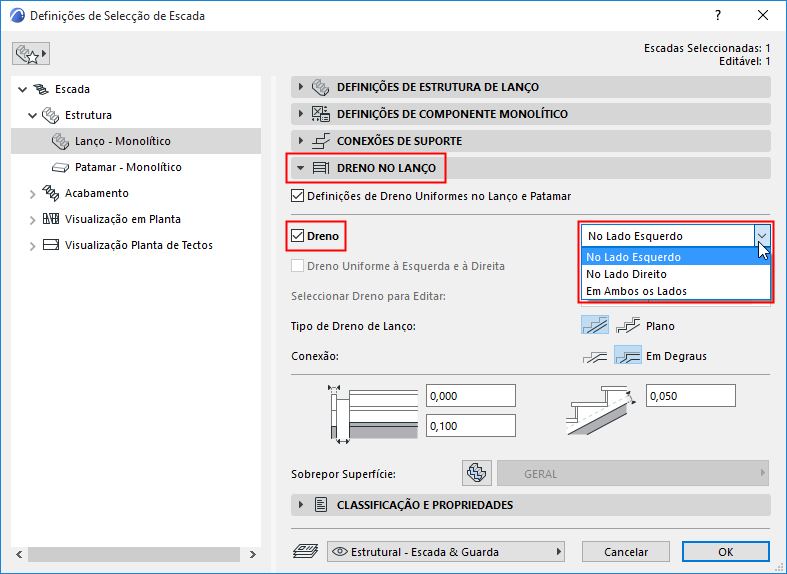

Dreno no Lanço/Dreno no Patamar

Este painel está disponível apenas para estruturas Monolíticas.

Assinale Dreno para colocar um Dreno do lado esquerdo e/ou direito da estrutura de Escada (disponível para Lanço e Patamar).


Assinale Definições de Dreno Uniformes em Lanço e Patamar para aplicar as definições às duas estruturas de Escada.

Para Dreno no Lanço:

•Escolha Tipo de Dreno (Plano ou Em Degraus) para Lanço e Conexões. Esta definição será utilizada para o Dreno no Patamar, se existente.

Defina os valores de largura/profundidade de Dreno, conforme aplicável, e um afastamento opcional.

Se necessário, aplique uma sobreposição de Superfície ao Dreno.

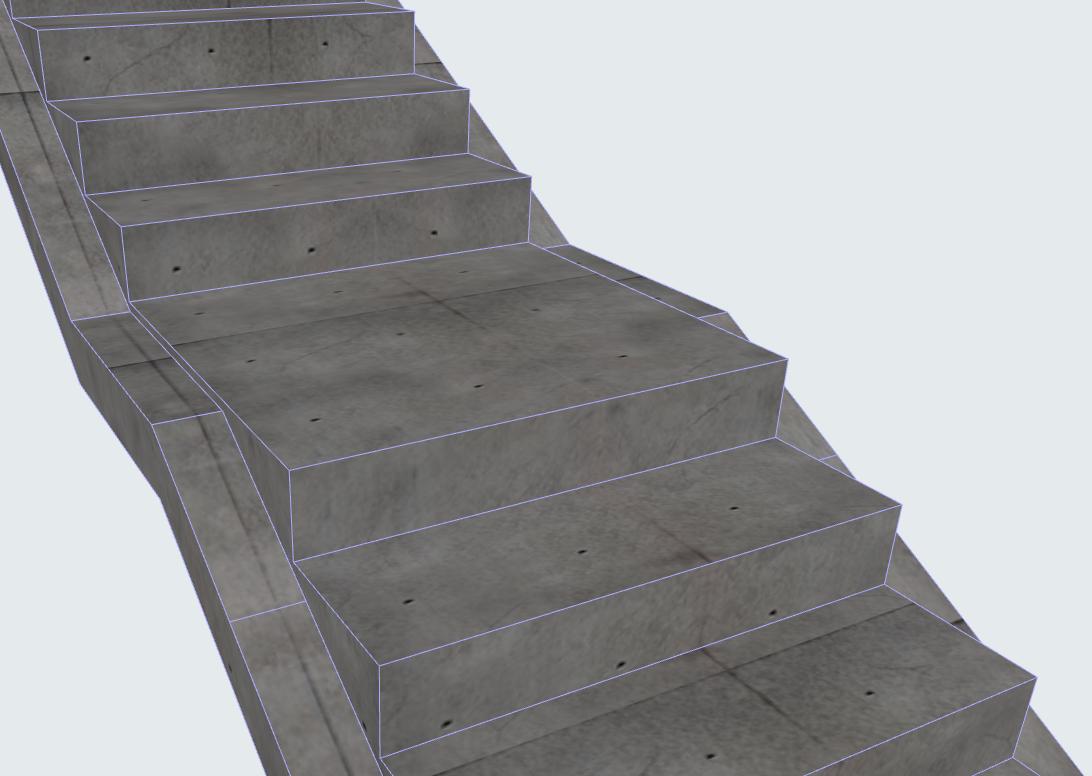

Escada Monolítica com Dreno em Ambos os Lados
