Lanço de Longarinas e Estrutura de Patamar

Esta página é apresentada na estrutura em árvore das Definições Escada

•se a Estrutura de Lanço ou de Patamar estiver definida para Longarinas Apenas, ou

•se a Escada tiver outra Estrutura de Lanço que use Longarinas

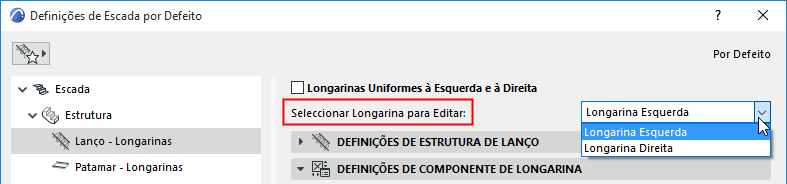

Seleccionar Longarina para Editar

Edite a longarina esquerda e direita separadamente, conforme necessário.

Em alternativa, assinale Longarinas Uniformes à Esquerda e à Direita, para aplicar as mesmas definições a ambas as Longarinas.

Notas:

–Os atributos das Longarinas têm de ser definidos separadamente para o Lanço e o Patamar.

–As definições de Conexão e Fins estão incluídas nas definições "uniformes". Se pretender usar Longarinas idênticas, mas com ligações diferentes (p. ex., para o Patamar), tem de desseleccionar a caixa Uniforme!

Definições de Estrutura de Longarina

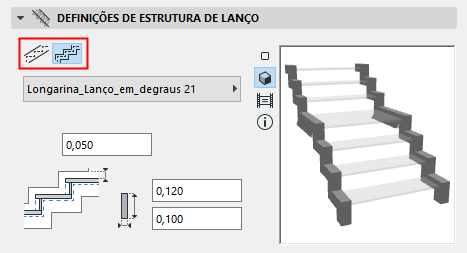

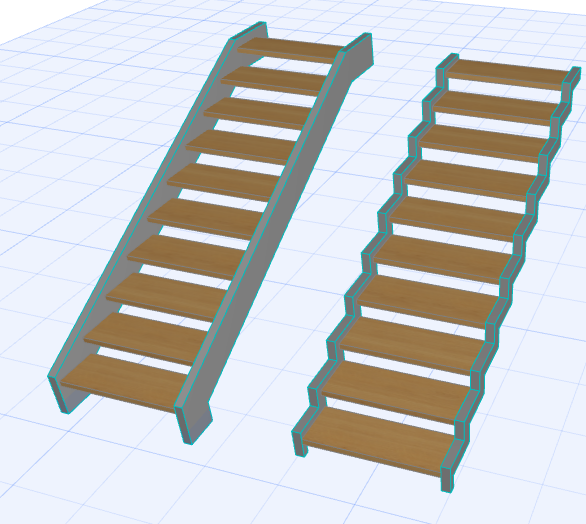

Para uma Longarina de Lanço: escolha uma forma para a Longarina, seja plana ou em degraus.

Componente de Suporte de Longarina

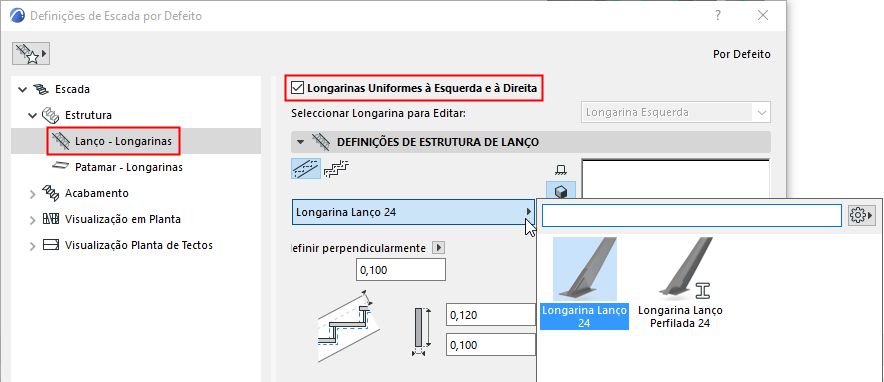

Escolha um componente GDL do pop-up para servir como Longarina.

Nota: a Longarina Aberta está disponível como Viga. Na página Estrutura, escolha Viga como Estrutura de Lanço e, depois, escolha o componente Longarina Aberta do nó Viga - Lanço.

Ver Usar Longarina Aberta (Estrutura de Lanço de Viga).

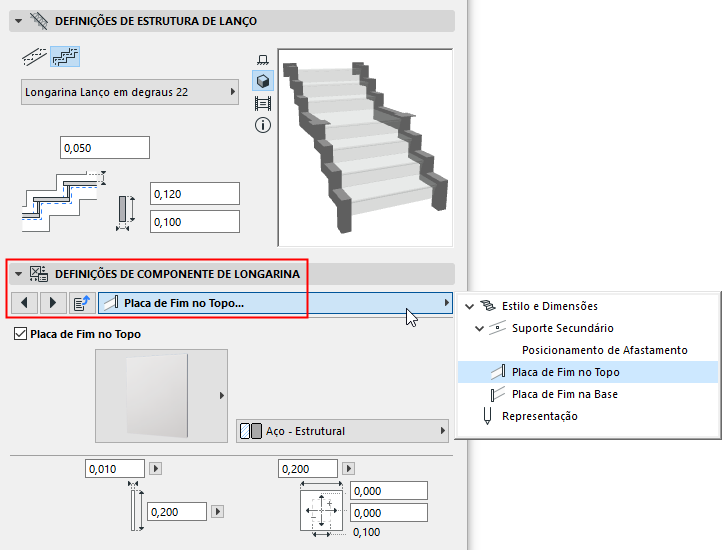

Adicionar Placas de Fim

As placas de fim podem ser colocadas no topo e/ou na base da Escada (para uma Longarina de Lanço) ou no Avanço do Fim e/ou Percurso do Fim (para uma Longarina de Patamar).

As definições de Longarina escolhidas encontram-se no painel abaixo.

Longarina Perfilada: Opções Especiais

•A Longarina perfilada pode ser em simetria: por exemplo, coloque longarinas perfiladas em Z de imagem simétrica de ambos os lados da Escada.

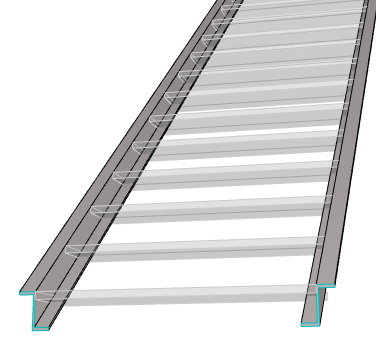

Longarinas de Perfil em Z - em Simetria

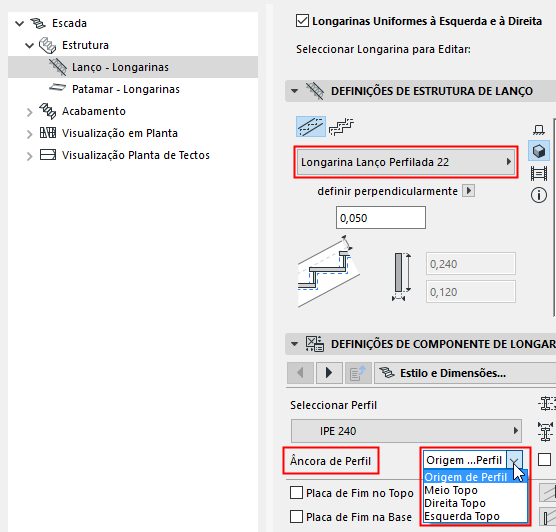

•Ajuste o Ponto de Inserção do Perfil (por defeito, trata-se do ponto definido como Origem de Perfil) usando o pop-up.

•Importante: se usar a Origem de Perfil como Ponto de Inserção, certifique-se de que a Origem de Perfil está definida no topo do perfil, para garantir ligações correctas. (Em alternativa, defina o Ponto de Inserção como uma das opções "Topo" no pop-up.)

Escada em Espiral com Longarinas

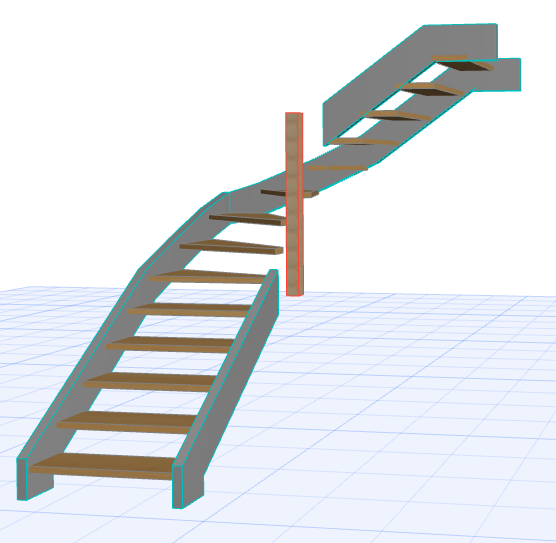

Se uma escada em espiral usar Longarinas de ambos os lados, a Longarina interior não pode seguir automaticamente a geometria da Escada em subida acentuada. Neste caso, o programa irá desconectar a Longarina interior, de forma a que possa ajustá-la manualmente, conforme necessário.

(A Coluna no interior da Escada é um elemento separado.)

1.Seleccione a Escada na Janela 3D e entre no modo de Edição.

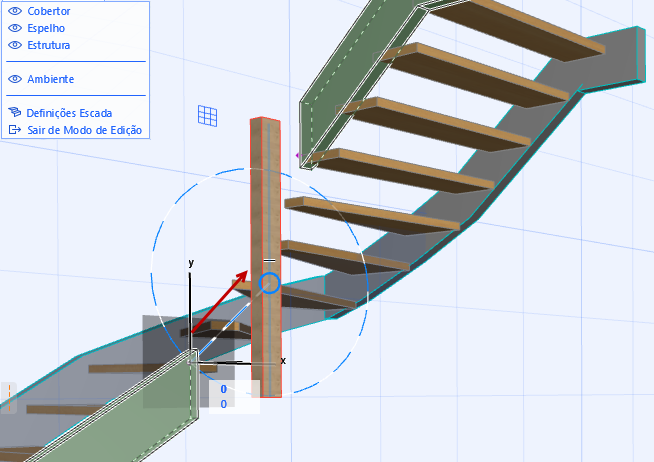

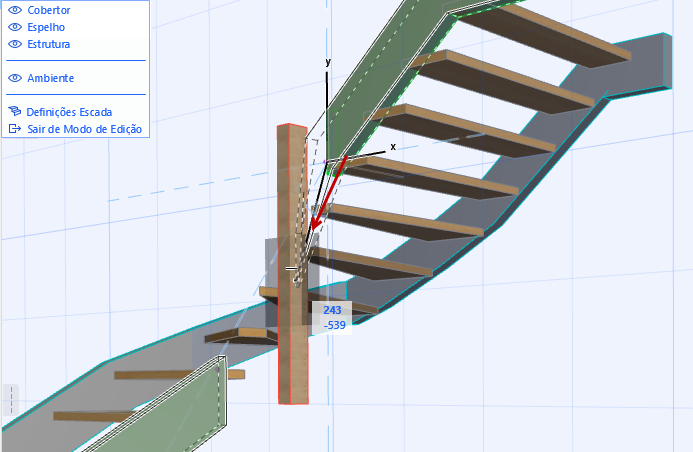

2.Seleccione cada extremidade da Longarina desligada e use os pontos quentes de edição para as arrastar para a posição correcta.

3.Agora, as Longarinas estão na posição correcta.
