As Escadas não podem associar-se a outros elementos 3D. Para ligar uma Escada a uma Laje ou Parede, use as Operações Elementos Sólidos.
Ver exemplo em Operações de Elementos Sólidos.
No entanto, pode usar as Definições Escada (Estrutura de Lanço):
•para definir os fins das estruturas de Escada
•para criar conexões entre os Lanços e Patamares de uma Escada. Pode usar diferentes conexões numa única Escada.

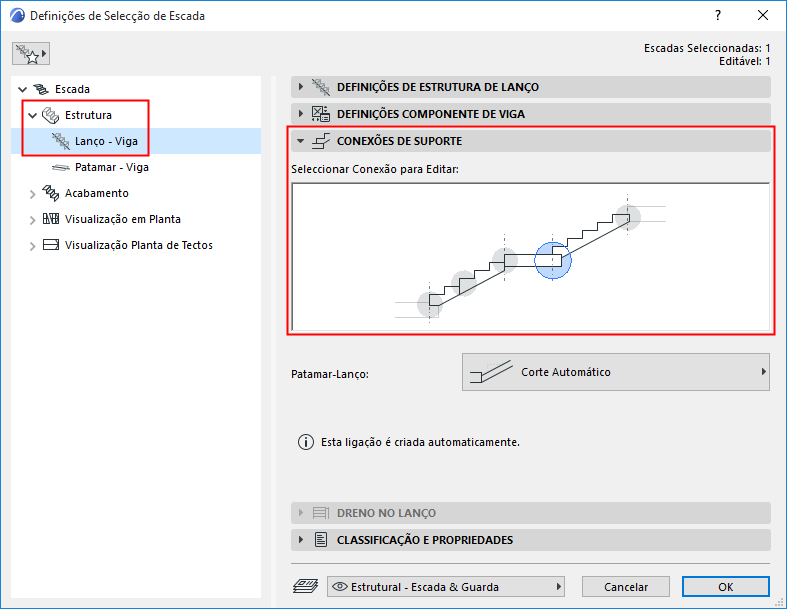

Para definir Fins e Conexões para uma Escada, aceda à página Definições de Estrutura de Lanço e ao Painel de Suporte e Conexões. Este painel está disponível nas Definições Escada (Estrutura de Lanço) e para a Estrutura de Lanço seleccionada no modo de Edição.
•Todas as conexões e fins de Lanço e Patamar da Escada são tratados aqui:
–Lanço-Início
–Lanço-Fim
–Lanço-Patamar
–Patamar-Lanço
–Lanço-Lanço

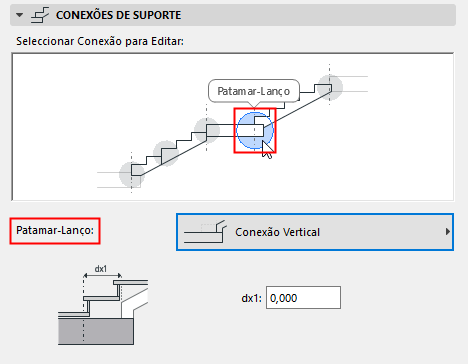

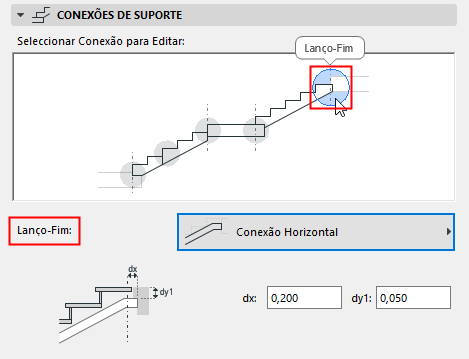

•Na Previsualização, passe o cursor e clique para escolher a ligação ou fim que pretende editar.

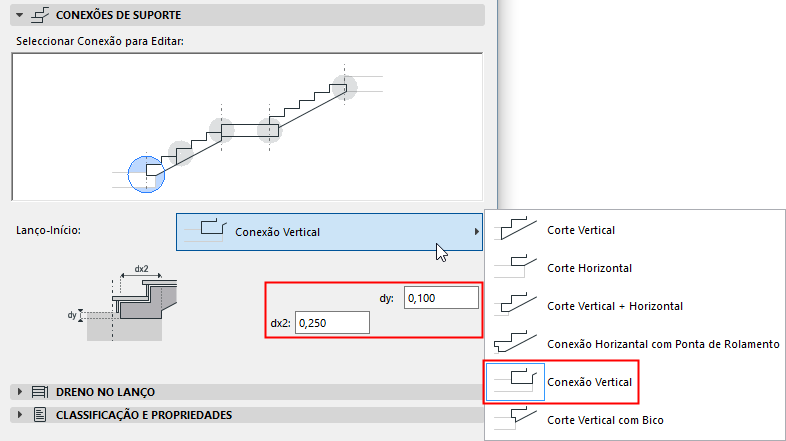

•No pop-up, escolha o tipo de Conexão pretendido. Trata-se de um conjunto fixo de opções, que variam em função da estrutura e da conexão/tipo.
•As opções Automáticas não requerem quaisquer definições adicionais do utilizador.

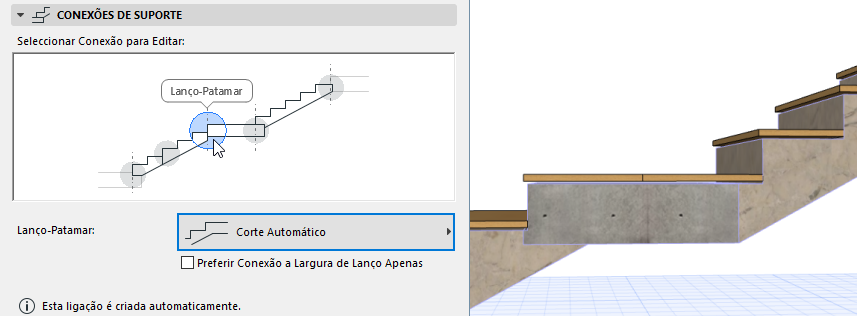

Conexão Patamar-Lanço: Corte Automático
Fins de Lanço de Viga: Horizontal e Vertical

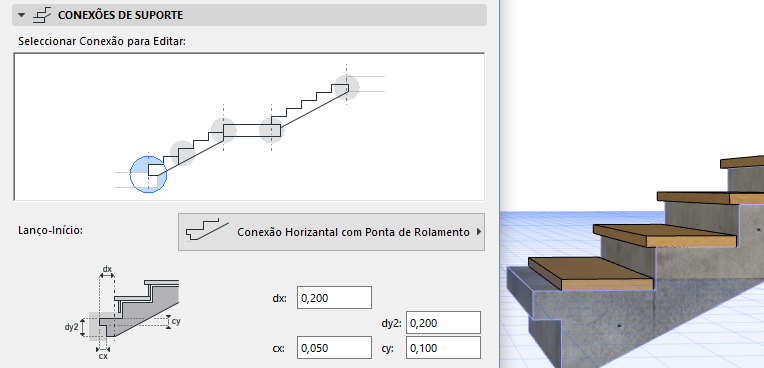

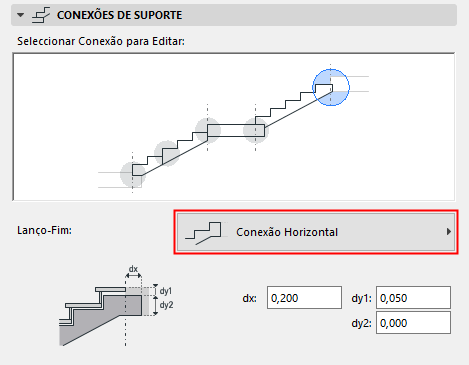

Fim de Lanço Monolítico: Horizontal com Ponta de Suporte

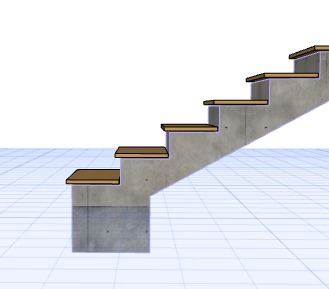

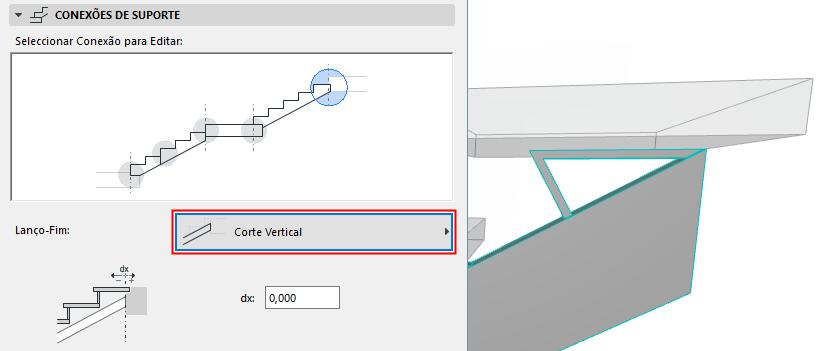

Fim de Lanço Monolítico: Ajustar Corte Vertical

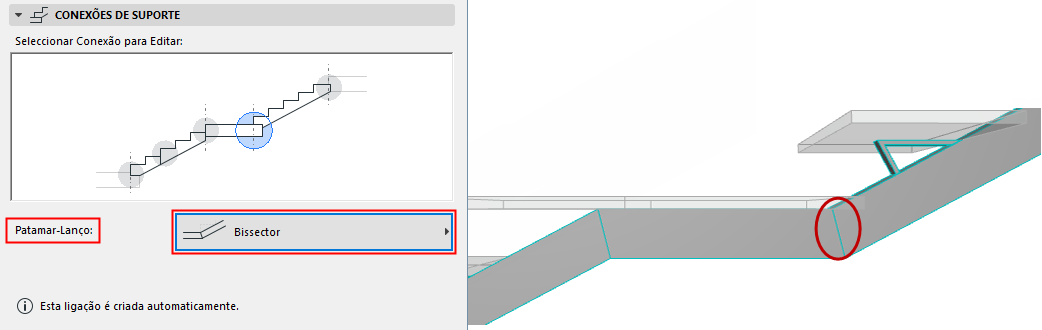

Conexão Patamar-Lanço: Bissector

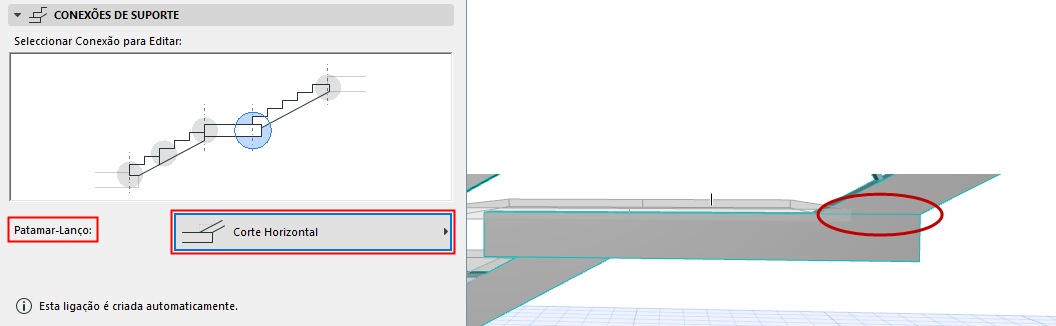

Conexão Patamar-Lanço: Horizontal
Use o tipo de conexão seguinte para ficar com espaço para um elemento adicional (p. ex., Coluna):

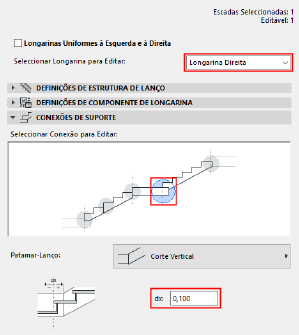

Conexão de Longarina Lanço-Patamar: Ajustar Corte Vertical para Adicionar Intervalo
