Definições de Conexão (Barra Superior, Corrimão, Barra)

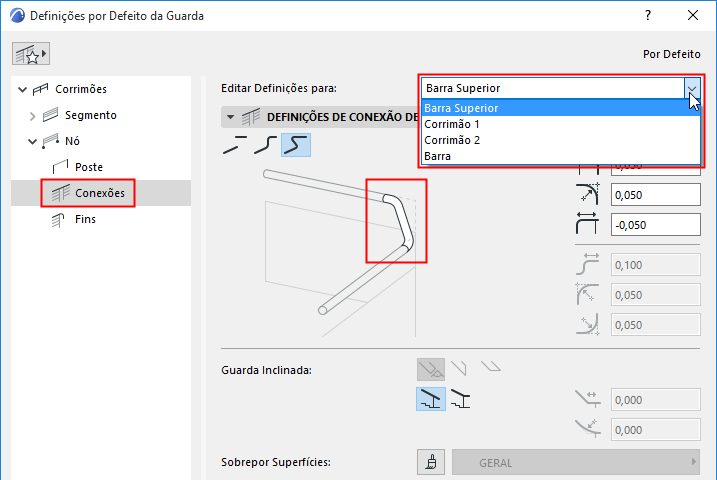

Para cada tipo de Barra (Barra Superior, Corrimãos, Barras regulares), use estas páginas de definições para definir a geometria nos Segmentos a ligar, para cada tipo de barra.
Pode visualizar o segmento de conexão usando uma superfície diferente das barras de conexão (use o controlo Sobrepor Superfícies).
Escolha o modo de conectar o tipo de Barra seleccionada entre segmentos, usando um dos três tipos de conexão:
•Desligada: Barras de segmentos adjacentes não serão conectadas. Adicione uma extensão opcional (positiva ou negativa) a cada uma.

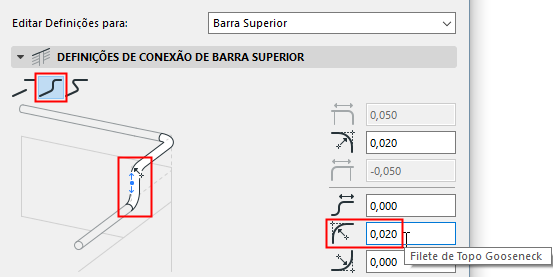

•Gooseneck: Barras adjacentes são conectadas com uma estrutura tipo pescoço de cisne, compostas por partes horizontais e verticais.
Nos campos editáveis à direita, defina os valores de extensão (positiva ou negativa) e de filete para cada parte da conexão em pescoço de cisne.
Tenha em atenção que a previsualização realça a parte que está a editar.

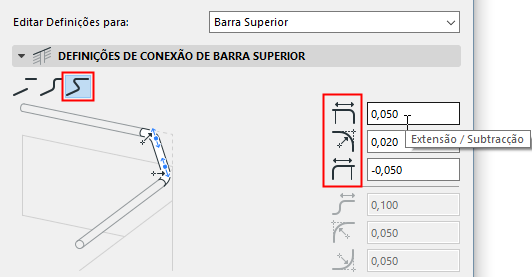

•Ligação Directa: conecte as duas barras adjacentes, estendendo cada uma e, depois, unindo-as. Nos campos editáveis à direita, defina os valores da extensão (positiva ou negativa) e um valor de filete para as partes curvas que saem das partes horizontais.

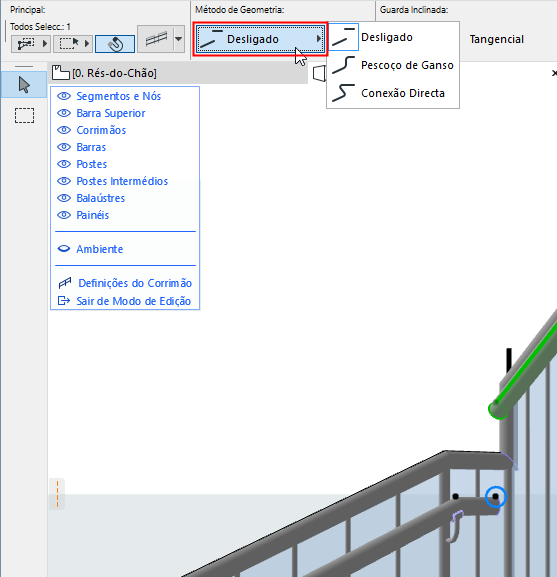

•No Modo de Edição, utilize a Caixa de Informações ou as Definições de Fim para ajustar definições de qualquer Ligação seleccionada.

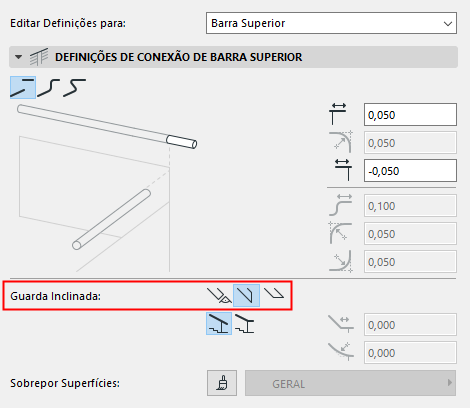

Guarda Inclinada (Ligação) - Geometria Final

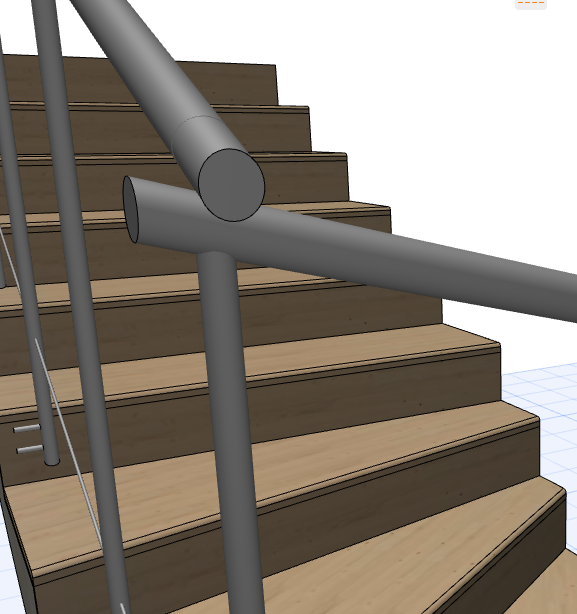

•Escolha a geometria para os fins de um segmento de ligação para uma Guarda Inclinada: perpendicular, vertical ou horizontal.

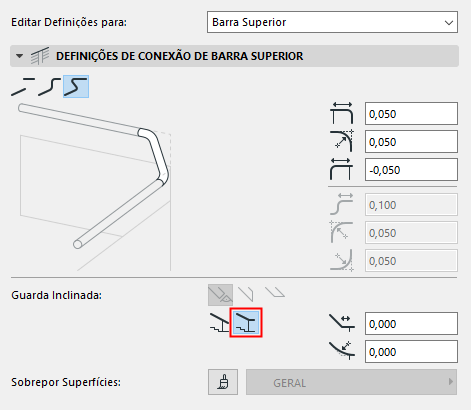

Guarda Inclinada (Ligação) - Tangencial para Segmento ou Horizontal

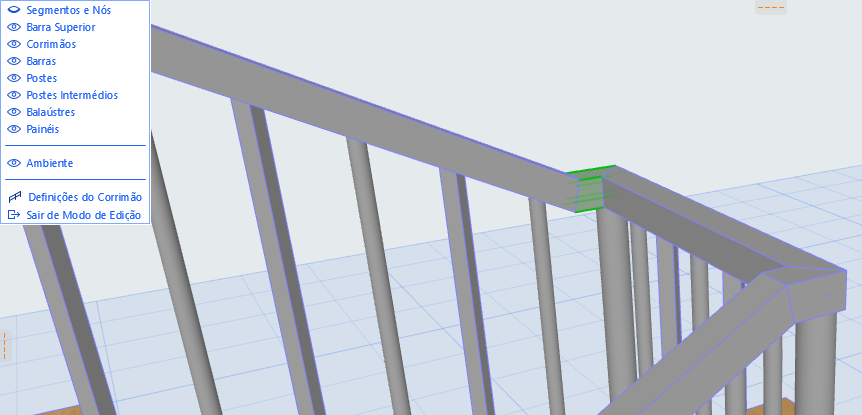

•Mude esta opção para adicionar um segmento horizontal à Ligação, onde uma guarda inclinada coincide com uma viragem horizontal.
•Insira o comprimento do segmento adicionado e um filete opcional.
O segmento resultante no Modo de Edição:
