Corrigir Erros de Modelação: Testar e Solidificar Morphs
O que é um Morph Não Sólido?
Um Morph é não sólido se incluir algum segmento de aresta que não tenha exactamente duas faces adjacentes. Um Morph com uma aresta independente ou faces que não se liguem com precisão serão não sólidos.
Frequentemente, não consegue ver o erro não sólido se estiver a observar um modelo complexo.
Isto pode causar problemas:
•se calcular o volume do Morph em listas, um Morph não sólido terá um volume de zero;
•que apenas Morphs sólidos possuem uma trama de corte; um Morph não sólido em Corte é mostrado sem trama.
Como Corrigir um Morph Não Sólido: Utilizar o Comando Solidificar
Para pesquisar e corrigir estes problemas de modelação, siga os seguintes passos:

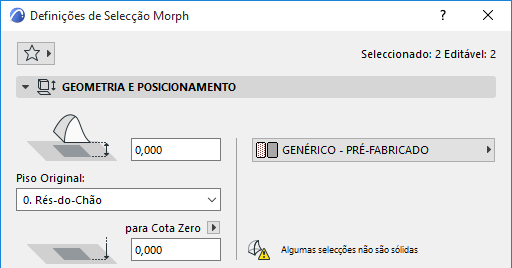

•Verifique a Caixa de Informações ou Definições de quaisquer Morphs seleccionados para ver se estes são sólidos.

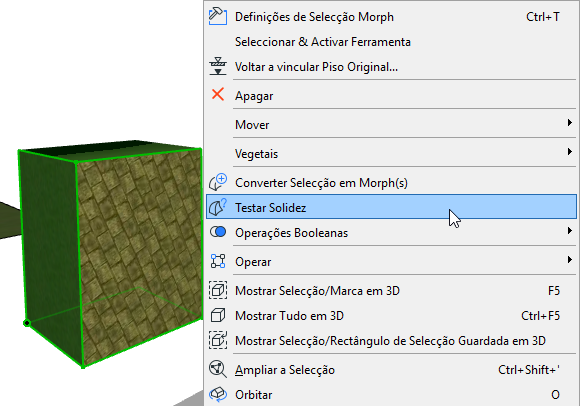

•Seleccione um ou todos os Morphs, depois utilize o comando Testar Solidez no menu de contexto (ou o mesmo comando em Modelação > Modificar Morph).

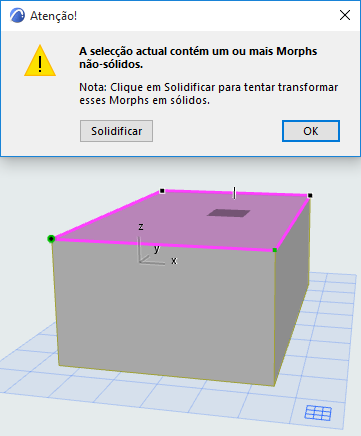

•Se algum dos Morphs seleccionados for não sólido, recebe um aviso e os Morphs e arestas problemáticos são realçados no modelo, conforme ilustrado na imagem abaixo.
•Para tentar corrigir o erro, clique Solidificar.
Se o Comando Solidificar Não Corrigir o Erro

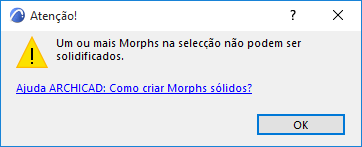

Se o comando Solidificar não conseguir corrigir o Morph não sólido automaticamente, recebe um aviso.
Os Morphs e arestas problemáticos são realçados no modelo.
Tente resolver o problema através da edição gráfica, adicionando arestas de Morph para preencher os intervalos:
•Use o comando Adicionar ao Morph (ícone do lápis) na palete de contexto para adicionar uma ou mais Arestas novas no local do intervalo. De cada vez que adicionar uma nova Aresta, o programa tenta automaticamente criar faces sólidas adjacentes dentro do Morph.
•Em alguns casos, é útil desenhar outra Aresta no topo de uma Aresta existente onde existe o intervalo, para gerar faces automáticas.
•Quando terminar de adicionar arestas, seleccione o Morph e use novamente Testar Solidez para ver se as adições resultaram.
