Gira uma Abertura e os respectivos elementos cortados utilizando os comandos do controlo Conexões. (Cada Abertura é associada a um simples elemento, mas uma simples Abertura pode cortar múltiplos elementos de uma só vez).
Nota: a geometria da Abertura é medida em relação ao seu elemento associado e move-se em conjunto com o mesmo.
Cortar elemento adicional (comando)
Cortar elemento adicional (Utilizar Controlo de Conexão)
Ver Lista de Elementos Cortados pela Abertura
Redefinir Elemento Associado da Abertura
Apagar Relação de Elementos Cortados
Cortar elemento adicional (comando)
1.Seleccione a Abertura.

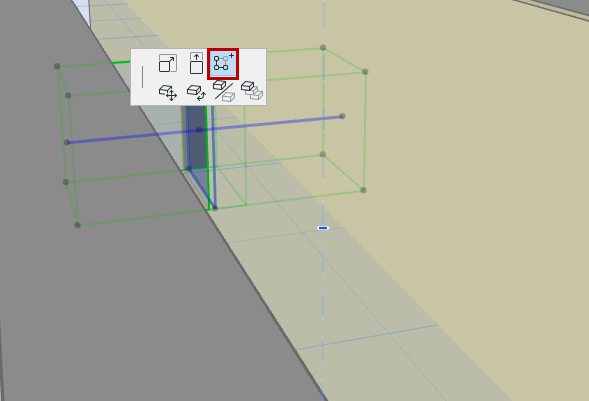

2.Na palete de contexto ou no menu de contexto (submenu Conectar), escolha Cortar elemento adicional com Abertura.
3.Desloque o seu cursor para o elemento seguinte que pretende cortar. Elementos elegíveis são visíveis com um realce de pré-selecção.
4.Clique para cortar o elemento.
Cortar elemento adicional (Utilizar Controlo de Conexão)
1.Seleccione a Abertura.
2.Clique no controlo Conexões.

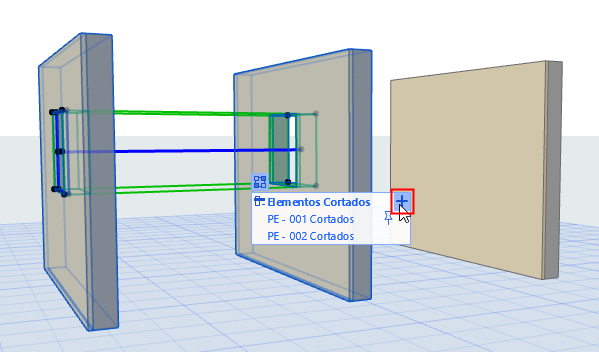

3.Pouse o cursor sobre o cabeçalho da lista (Elementos Cortados) e clique no sinal positivo.
4.Desloque o seu cursor para o elemento seguinte que pretende cortar. Elementos elegíveis são visíveis com um realce de pré-selecção.
5.Clique para cortar o elemento. É adicionado à lista de Elementos Cortados da Abertura.
Ver Lista de Elementos Cortados pela Abertura
1.Seleccione uma única Abertura. Aparece o controlo Conexões.
Nota: o controlo Conexões não aparece se forem seleccionados múltiplos elementos.
2.Clique no controlo Conexões para visualizar uma lista dos elementos cortados pela Abertura.
3.Elemento Preso: este é o elemento associado da Abertura. A geometria da Abertura é medida em relação a este elemento associado e move-se em conjunto com este elemento. Reatribua o pino a qualquer um dos elementos listados. (Ver Redefinir Elemento Associado da Abertura.)

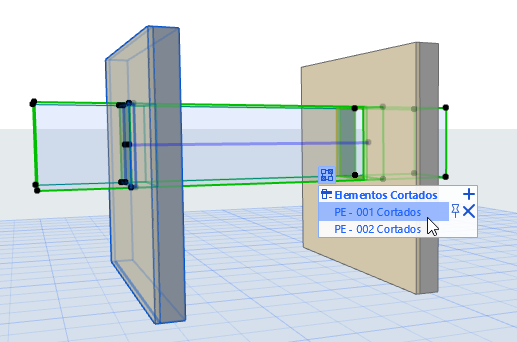

4.Mova o seu cursor pela lista: quando pousa o cursor em qualquer item listado, o elemento cortado correspondente é realçado no projecto
Para realçar todos os elementos do projecto cortados pela Abertura seleccionada, pouse o cursor sobre o cabeçalho (Elementos Cortados) na lista de conexão.
Se o elemento cortado listado não for visível na visualização actual (p. ex., encontra-se num vegetal escondido ou num piso diferente), esse item é listado em itálico.
Redefinir Elemento Associado da Abertura
Para redefinir um elemento associado de uma Abertura:
1.Seleccione a Abertura.
2.Clique no controlo Conexões.
3.Na lista, pouse o cursor no elemento cortado que pretende redefinir como o elemento associado da Abertura.
Nota: a geometria da Abertura é medida em relação ao seu elemento associado e move-se em conjunto com o mesmo.

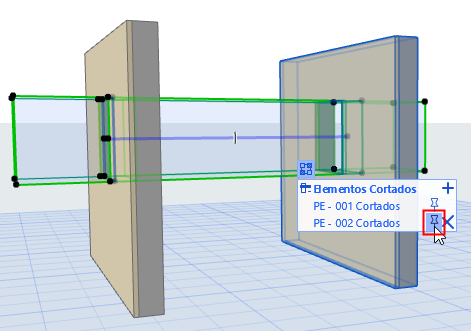

4.Clique no ícone do Pino.
Redefinir Elemento Associado da Abertura
Apagar Relação de Elementos Cortados
1.Seleccione a Abertura.
2.Clique no ícone de Conexão.

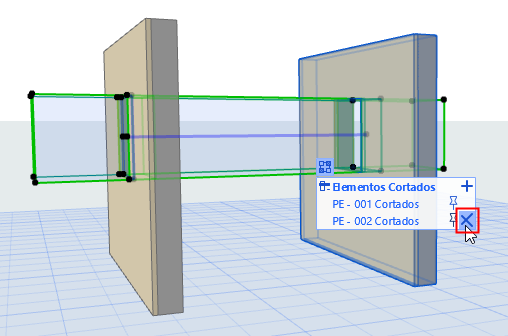

3.Na lista, pouse o cursor num elemento cujo Corte pretende apagar e clique no X
Apagar Corte
Nota: se apagar o corte da Abertura ao seu elemento associado (aquele com o pino), a Abertura é apagada.
