Representação 2D e 3D de Objectos

Opções Visualização Modelo para Itens de Biblioteca

Em função das bibliotecas que o seu projecto carregou, utilize as Opções Visualização do Modelo (Documentação > Visualização do Modelo > Opções Visualização Modelo) para atribuir preferências globais para a visualização de certos itens da biblioteca e seus parâmetros.

Ver Definições Diversas para Itens da Biblioteca.

Por defeito, Objectos utilizam as definições de nível de detalhe definidas em Opções de Visualização do Modelo (Por OVM). Para um determinado objecto/lâmpada, se o controlo estiver disponível, pode sobrepor o seu nível de detalhe em Definições de Elemento (utilize os controlos Representação 2D ou 3D).

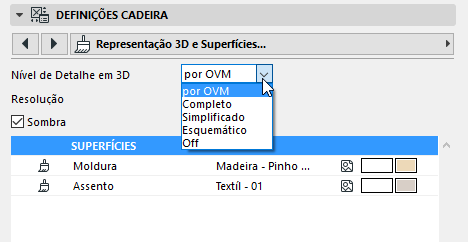

Nível de Detalhe 3D

Onde aplicável, este controlo permite-lhe sobrepor as definições baseadas em OVM para um objecto: escolha Esquemático, Simplificado ou Completo.

Alguns elementos complexos podem demorar muito tempo a ser visualizados em 3D completamente detalhado - por exemplo, árvores realistas e outras plantas que consistem num número muito elevado de polígonos.

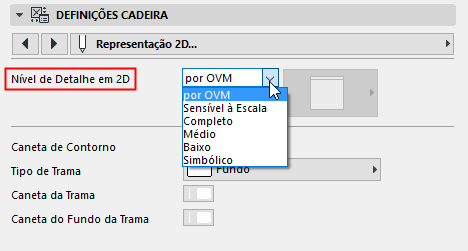

Nível de Detalhe 2D

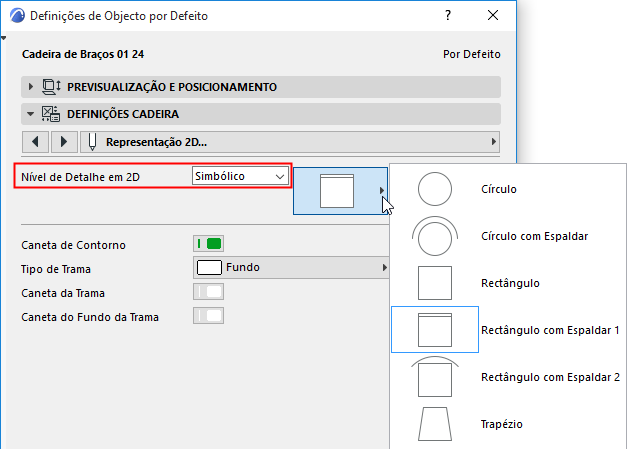

•Se escolher Simbólico, o parâmetro Tipo de Símbolo fica disponível, podendo escolher um símbolo fixo para visualizar o objecto em Vistas 2D, independentemente da escala.
