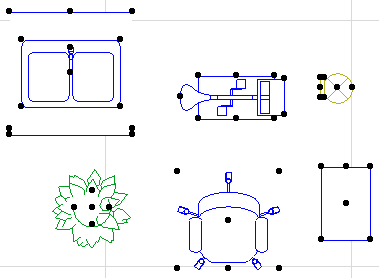

Objectos, incluindo Portas e Janelas, podem ser encurtados/alongados pelos seus pontos quentes.
Seleccione o Objecto para visualizar os seus pontos quentes.

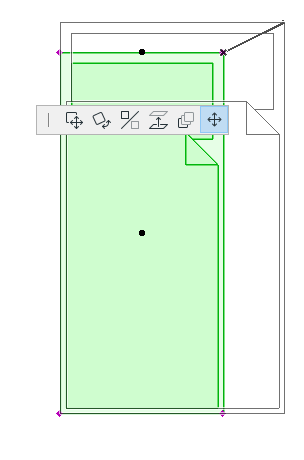

Pode utilizar o comando Encurtar/Alongar (Edição > Dar nova forma > Encurtar/Alongar) ou o ícone Mover vértice da palete de contexto para alongar/encurtar o Objecto por um vértice.
Note que está a alongar/encurtar os parâmetros A e B do símbolo, e não da sua cercadura. Utilizando scripts paramétricos 2D, pode facilmente criar objectos, com uma dimensão do símbolo que não corresponda aos parâmetros A e B. Se criar um destes símbolos, certifique-se que define pontos quentes no vértice de um rectângulo de dimensão A*B. Isto permite alongar o símbolo.
Ver também Edição Gráfica Utilizando Pontos Quentes Editáveis.
Encurtar/Alongar Porta/Janelas para Ponto de Referência

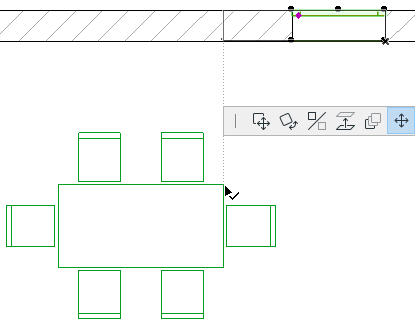

Ao alongar/encurtar Portas e Janelas, pode utilizar pontos de referência fora da parede. O ponto final do vector alongado/encurtado será projectado na perpendicular ou ortogonal (dependendo do que tiver definido na Janela de Controlo) para definir a nova aresta do vão.
Ver Projecção do Cursor com Ângulos de Desenho.

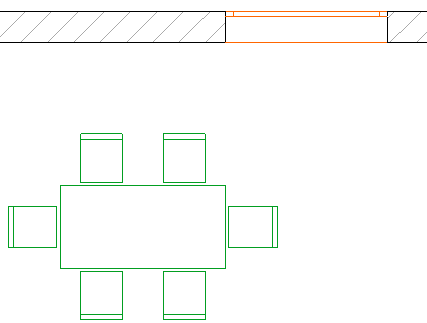

Isto permite posicionar uma Porta ou Janela, em relação a outro elemento, no mesmo ou noutro compartimento.
