Exemplo: Criar Moldura Pessoal ou Perfil de Tampa para Paredes Cortina

Supondo que pretende personalizar o perfil da sua Moldura de Parede Cortina ou adicionar uma Tampa personalizada. Siga estes passos:

1.Utilizando elementos construtivos do Archicad, desenhe a Moldura de Parede Cortina personalizada na Planta ou na janela 3D.

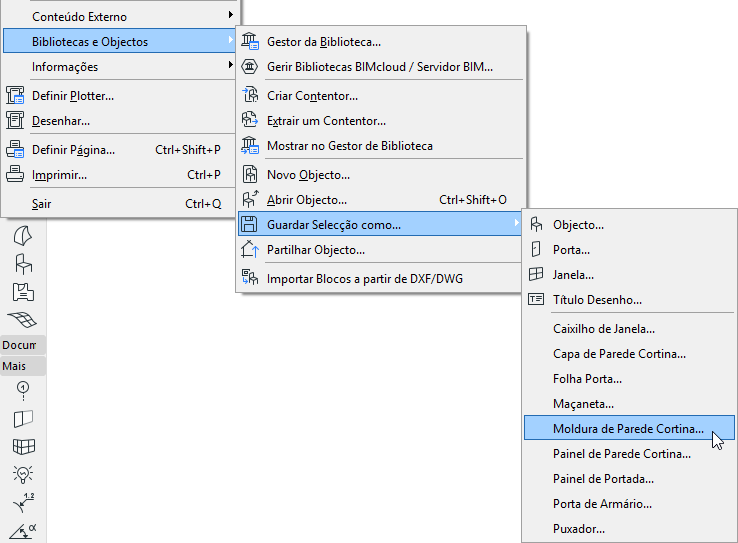

2.Seleccione o(s) elemento(s) desenhado(s) e escolha Ficheiro > Bibliotecas e Objectos > Guardar Selecção como > Moldura de Parede Cortina.

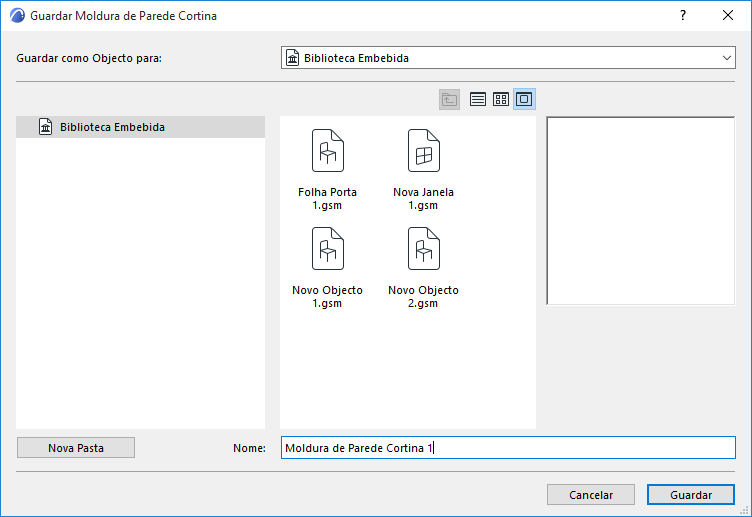

3.Emerge a caixa de diálogo Guardar Moldura de Parede Cortina.

4.Especifique um nome para o novo item de biblioteca e escolha a localização da pasta desejada na qual guardar:

–na Biblioteca Embebida (Escolha por defeito. Recomenda-se que guarde objectos específicos do projecto, personalizados na sua Biblioteca Embebida.)

–na Biblioteca da BIMcloud que foi adicionada ao projecto

Nota: Tem de reservar a pasta da Biblioteca da BIMcloud antes de guardar algo nela

–procurar uma biblioteca vinculada

Clique em Nova Pasta para criar um nova pasta dentro da pasta da biblioteca seleccionada.

5.Seleccione a Parede Cortina suja Moldura pretende personalizar.

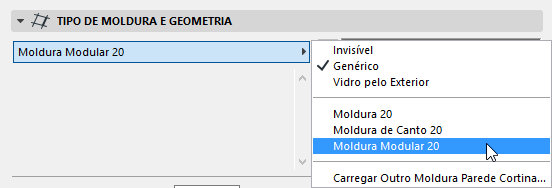

6.Nas Definições de Selecção Parede Cortina (seja "Montante" ou "Travessa"), escolha Moldura Modular.

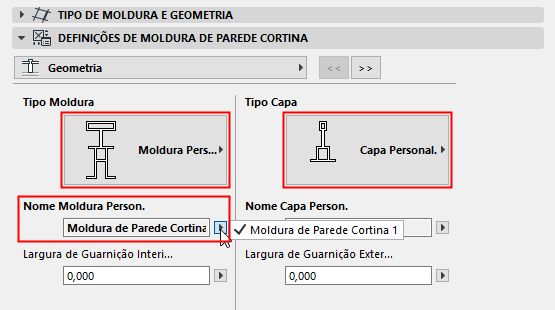

7.No painel Definições de Moldura de Parede Cortina, seleccione "Moldura Pessoal" e/ou "Tampa Personalizada" a partir dos pop-ups Tipo.

Os itens de biblioteca personalizados que gravou são listados nos pop-ups abaixo.

Clique em OK para substituir as Molduras seleccionadas pelo(s) componente(s) personalizado(s).
