Altura da Soleira Utilizando a Espessura do Pavimento

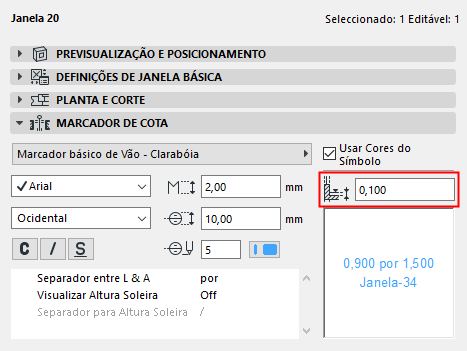

Utilize o campo Espessura do Pavimento no painel Marcador de Cota das Definições de Porta/Janelas (ou na Caixa de Informações), para ajustar a visualização do marcador do valor de altura da soleira, se o seu nível de pavimento tiver em conta alcatifa ou parquet e a base da parede não estiver ao nível do pavimento.

A altura do peitoril/soleira de uma porta/janela é medida a partir da base da parede (ou de um dado nível do Piso, conforme definido no Painel Previsualização e Posicionamento.) Porém, se quiser que a visualização do marcador deste valor reflicta o nível real do pavimento, indique esta espessura adicional do campo Espess. Piso.

O programa continuará a medir a soleira a partir da base da parede, mas o marcador apresentará um valor que subtrai a espessura do pavimento ao valor indicado.

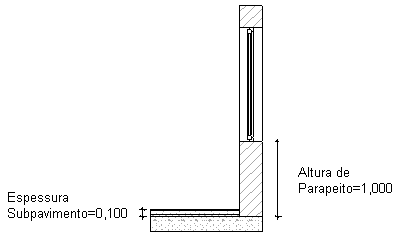

Por exemplo, digamos que a Base da Parede está a -100 mm abaixo do Nível do Pavimento (Espessura do Pavimento é 100 mm). A altura do parapeito da Janela é 1000 mm, mas o valor real, para efeitos de documentação, é de 900 mm, a contar do pavimento final. Ou seja, a altura do parapeito da Janela, visualizada no marcador em Planta, é igual a 900 mm.

Nota: indicar um valor no campo Espessura de Pavimento não afecta a posição real da porta/janela na parede; é só uma forma alternativa de visualizar a altura da soleira no marcador de Porta/Janela.

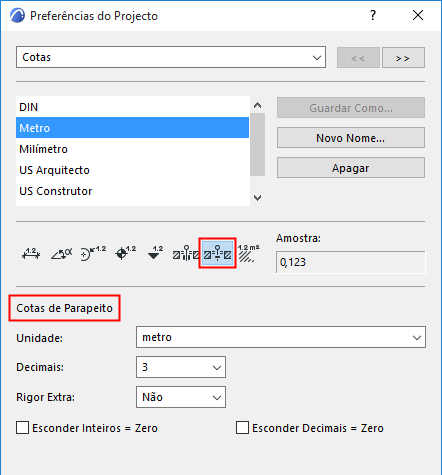

Nota: Os marcadores de altura da soleira utilizam unidades definidas especificamente para este tipo de valor: vá a Opções > Preferências do Projecto > Cotas, e seleccione Cotas de Parapeito.

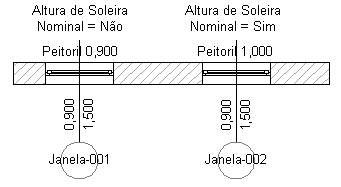

Alguns marcadores possuem uma caixa de verificação para visualizar a Altura Nominal do Peitoril/Soleira (p.ex. o valor do peitoril/soleira visualizado não tem a espessura do piso em conta). A ilustração abaixo mostra os efeitos de desmarcar e marcar esta caixa.
