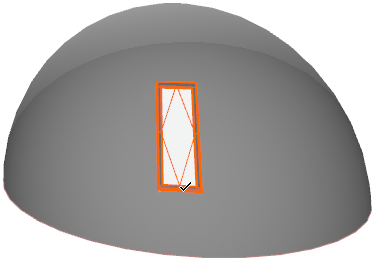

As Clarabóias podem ser inseridas em Coberturas ou Membranas, tanto em Planta como em Vista 3D.

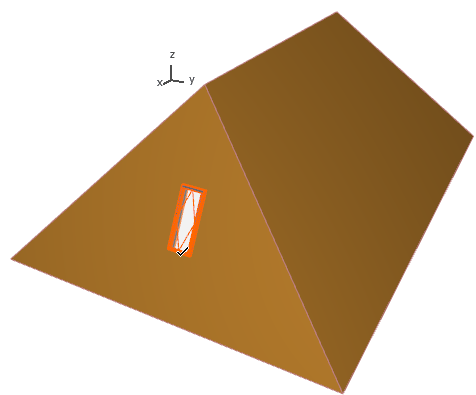

Seleccione a ferramenta Clarabóia e clique para a colocar numa Cobertura ou Membrana. Ela será colocada pelo seu ponto de inserção, conforme definido nas Informações de Clarabóia.

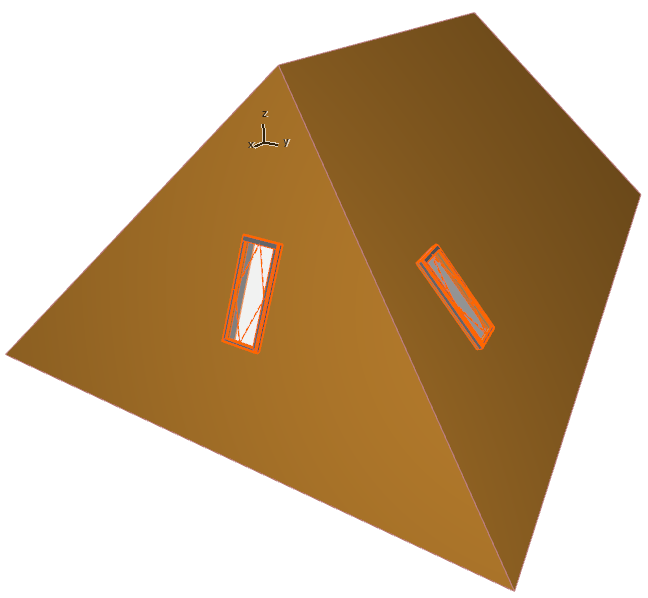

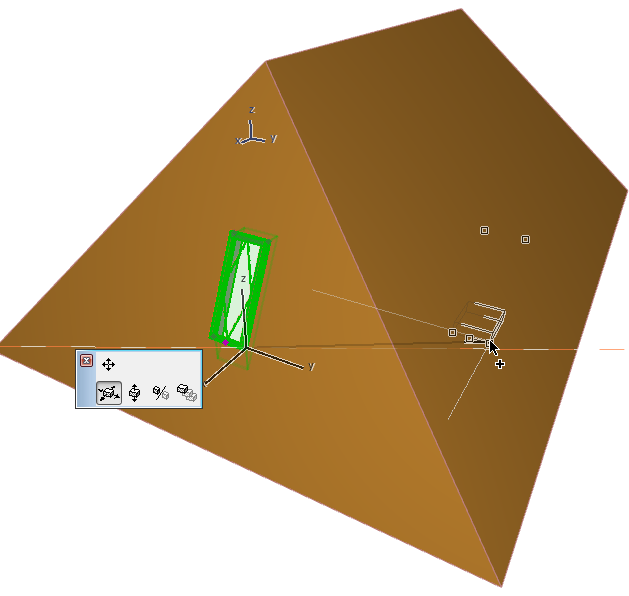

Quando arrasta (ou arrasta e repete) uma Clarabóia numa Membrana ou de uma Cobertura para outra, a Clarabóia irá ajustar-se automaticamente à nova localização.
Posicionar uma Clarabóia num Plano de Cobertura Curva
Quando coloca ou move uma Clarabóia num segmento de Cobertura curva (tendo uma linha base curva), o Archicad pode ajustar a colocação da Clarabóia utilizando uma de duas abordagens lógicas:
•Assumir que o plano da Cobertura que modelou representa de facto um plano de Cobertura curva
•Assumir que o plano de Cobertura que modelou representa de facto um de vários segmentos planos adjacentes
Consoante a opção, a Clarabóia pode ser colocada de um modo ligeiramente diferente.
A opção, nas Definições de Cobertura (ou na caixa de Informações), é Clarabóias e Aberturas tratam segmentos como curvas. Por defeito, ela está assinalada. Isto significa que o Archicad assume que um plano de Cobertura com uma linha base curva representa um plano de Cobertura curva.

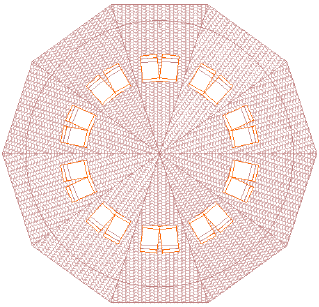

•Quando coloca ou move uma Clarabóia num segmento curvo de uma Cobertura, a geometria da Clarabóia será ajustada para reflectir uma superfície curva.

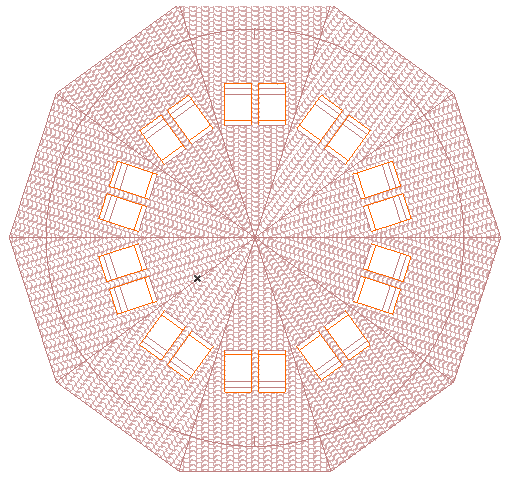

•Se desmarcar esta opção, a posição da Clarabóia irá reflectir a de uma Clarabóia num plano liso.

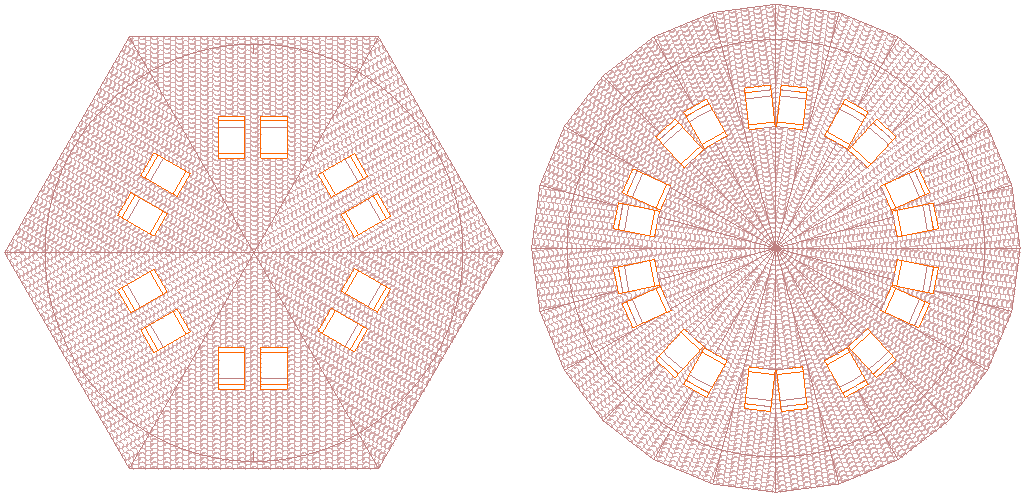

Em muitos casos, esta opção não é relevante. Se o seu segmento de Cobertura curvo consistir de apenas alguns grandes planos de Cobertura lisos ou de muitos planos pequenos, a colocação da Clarabóia será a esperada.
