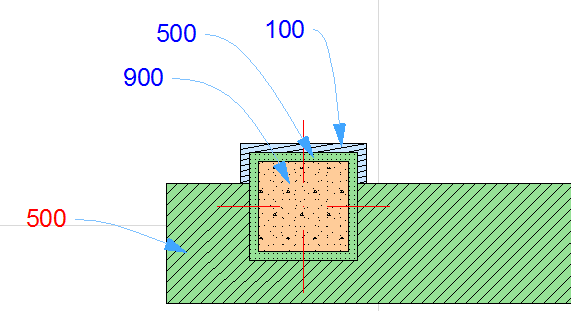

A visualização das suas intersecções depende da prioridade da Intersecção dos Materiais de Construção: o número mais alto irá prevalecer.
Nota: Cada Material de Construção possui uma Prioridade Intersecção separada, definida na caixa de diálogo Materiais de Construção.
•Se dois Materiais de Construção idênticos se encontrarem, a linha de separador será escondida.
Ver também Intersecções de Elementos.
Pilares e Paredes Compostas: Envolvidas ou Não-Envolvidas
Utilize os ícones envolvidos/não-envolvidos da Caixa de Informações do Pilar ou da caixa de diálogo Definições de Pilar para determinar como é que os pilares irão interagir com paredes compostas.

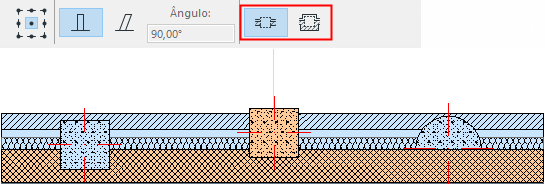

Não-envolvido
Pilares (independentes) não-envolvidos não modificam a forma da Parede - recortam um local para eles mesmos, trespassando todos os revestimentos da Parede.

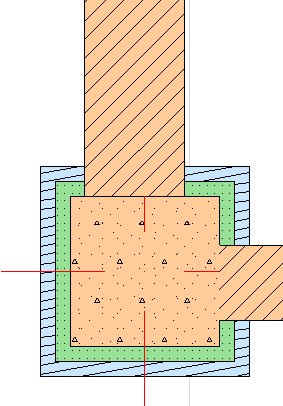

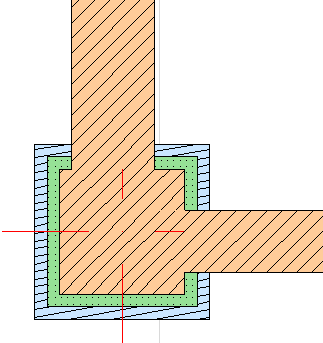

A linha de separação entre as camadas da parede e o Pilar é removida, quando os Materiais de Construção forem iguais.

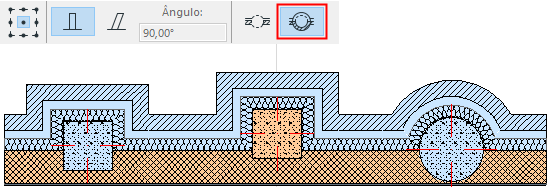

Embrulhado
Os Pilares Envolvidos interrompem as camadas centrais das Paredes rectas, verticais, compostas.
As outras camadas de parede (não-núcleo) envolvem-se à volta do pilar, embora adicionem espessura ao pilar.
•O tipo de parede composta tem de ter pelo menos uma camada que é nuclear e uma camada que é não-nuclear (que irá envolver à volta)
•O Pilar deve intersectar a(s) camada(s) de núcleo da Parede composta
Nota: para Paredes Compostas, as camadas de núcleo são definidas em Opções > Atributos do Elemento > Composições.
•Envolvimento não está disponível para:
–Pilares inclinados, perfilados, afunilados ou com múltiplos segmentos
–Pilares cujo revestimento está definido como "Acabamento" (ver Estrutura de Revestimento: Núcleo, Acabamento, Outros)
–Pilares que intersectam Paredes curvas, inclinadas ou poligonais
–Pilares com um Fim angulado
Visualização 3D de Pilares Envolvidos

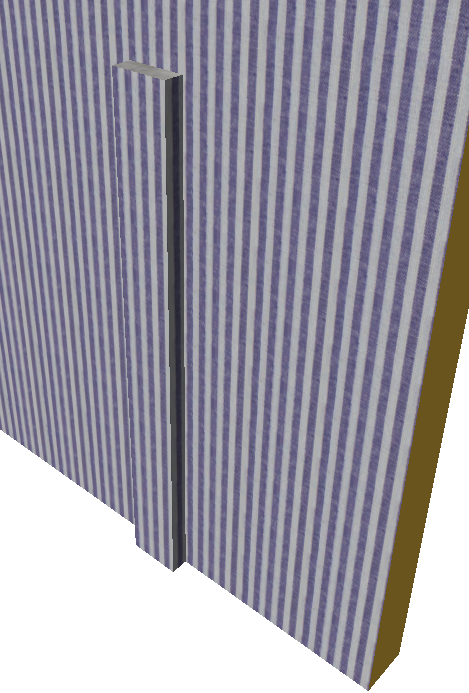

Em Vista 3D, os pilares colocados com o Método de Construção de Envolvimento irão herdar a Superfície das paredes de ligação, mesmo se a parede não for uma parede composta e mesmo se não existirem camadas de parede configuradas para se envolver, actualmente à volta dos pilares.
Os pilares não envolvidos retêm as suas próprias superfícies em 3D.
As Colunas podem ser cortadas por Coberturas ou Membranas.
Ver Cortar Elementos pela Cobertura/Membrana.
Pode cortar um Pilar por uma Cobertura Plano-simples.
Ver Cortar para Cobertura Plano-Simples.
Utilize Ajustar Elementos a Lajes para ajustar Pilares a níveis específicos de uma ou mais Lajes localizadas acima e/ou abaixo delas.
Ver Ajustar Elementos a Lajes.
Para Pilares no interior de uma Zona:
Ver Relação com Zonas.
