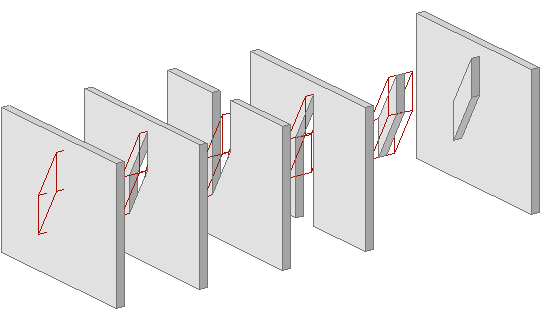

Podem ser realizados cinco tipos de operações. A ilustração em baixo mostra os seus efeitos: a Parede inicial aparece à esquerda, seguida por cada uma das cinco operações. O elemento Operador é mostrado em modo Estrutural.
•A Subtracção corta a forma do Operador no Alvo.
•A Subtracção com Extrusão para Cima corta a forma do Operador no Alvo e também a sua projecção vertical, da base da forma do Operador ao topo do Alvo.
•A Subtracção com Extrusão para Baixo corta a forma do Operador no Alvo e também a sua projecção vertical, do topo da forma do Operador à base do Alvo.
•Intersecção mantém apenas a parte comum ao Alvo e ao Operador.
•Adição adiciona a forma do Alvo à forma do Operador.
Operações Sólidas: Visualização e Cálculo de Elementos

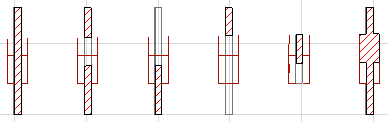

A operação de sólido afecta a forma do modelo, ou seja, a vista 3D e o modelo de Secção/Elevação/IE gerado e a vista de Desenho de Pormenor . A seguir, pode ver um Corte dos elementos mostrados acima. Os Operadores são apresentados no Modelo Estrutural, acima, e os seus vegetais estão invisíveis, em baixo.
A vista da Planta dos elementos Destino e Operador não é afetada. Alterar o Operador para o modo Estrutural não afecta a sua visualização. Se o vegetal do Operador estiver escondido, o elemento não aparecerá na Planta, e não poderá ser editado até que o Vegetal volte a ser visível.
Nota: se seleccionar apenas o Objectivo na Planta e visualizar a selecção em vista 3D, a forma alterada será apresentada, mas sem visualizar o Operador.
Se executar uma Operação de Elementos Sólidos numa vista em Secção/Alçado/AI, terá que reconstruir o conteúdo da Janela, para ver o resultado.
Operações Elementos Sólidos e Mapas Interactivos
As listas de elementos apresentam elementos de acordo com os parâmetros que especifica em nas Definições do Esquema de cada Mapa. Muitos elementos incluem uma listagem separada para valores "Líquidos" e "Brutos": por exemplo, o Volume líquido de uma coluna vs. o Volume bruto de uma coluna. Por regra, "Líquido" e "Bruto" nestes parâmetros de listagem significam:
•Líquido: tem em consideração todas as Operações Elementos Sólidos.
•Bruto: não tem em consideração todas as Operações Elementos Sólidos.
Veja Parâmetros da Listagem do Elemento para mais informações.
