Cortes de Fim e Eixo de Referência de Pilar

Cortes de Fim

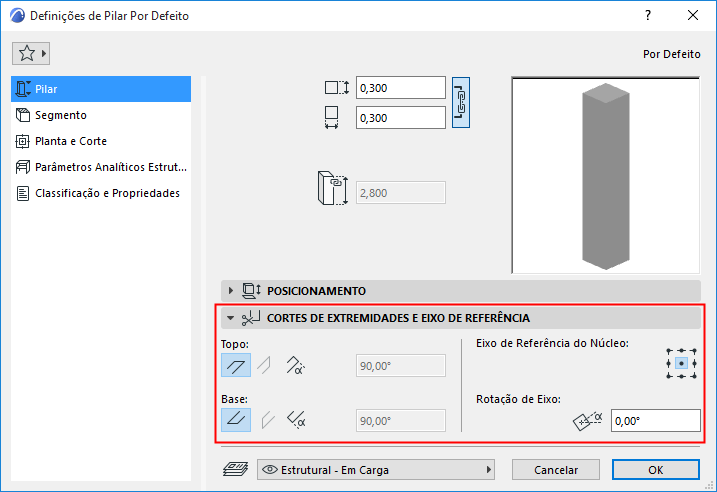

Defina o ângulo das superfícies de Topo e Base do Pilar: horizontal, vertical ou pessoal.

Nota: vertical apenas disponível para Viga inclinada.

Pode também editar graficamente esta geometria:

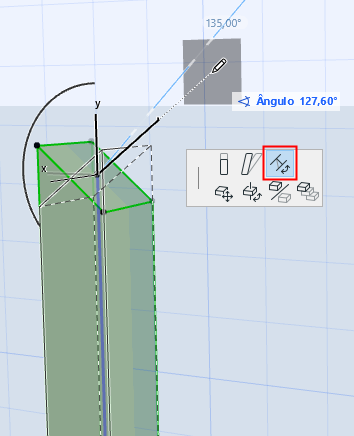

–Seleccione um Pilar em 3D. Clique na sua superfície base, depois escolha Rodar Ângulo de Junção na palete de contexto.

Eixo de Referência do Núcleo da Coluna

Escolha um de nove pontos para servir de Eixo de Referência do Pilar.

Se modificar o Eixo de Referência: o eixo fica na sua posição enquanto o Pilar se movimenta correspondentemente.

Nota: apenas disponível se, pelo menos, um segmento de Pilar tiver um corte transversal rectangular ou circular. Não disponível para perfis complexos.

Rotação do Eixo: defina um ângulo de rotação para o Pilar em volta do seu eixo.

Ver também Rodar Viga e Pilares.
