Utilize as Definições de Viga ou utilize a Inclinação de Viga graficamente na janela 3D.

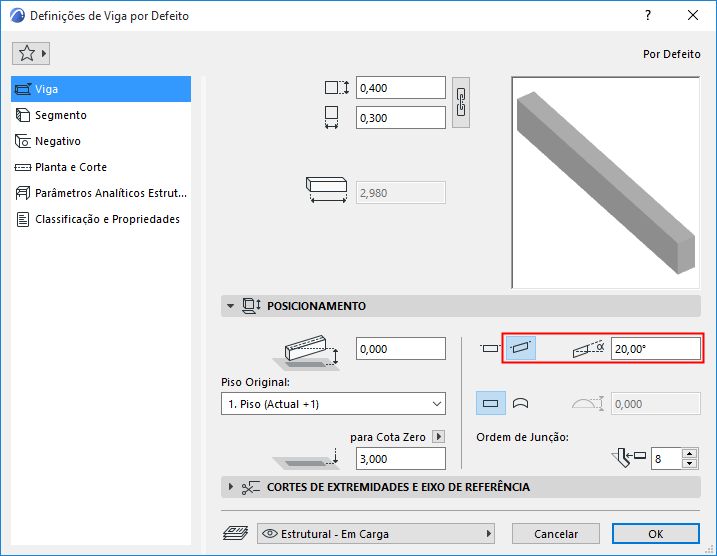

Definir Ângulo de Inclinação nas Definições de Viga
1.Nas Definições de Viga (página Viga, painel Posicionamento) ou a Caixa de Informações, escolha o ícone Inclinado.
2.Introduza um ângulo de inclinação em graus.
O valor deverá encontrar-se entre -89° e +89°, e é medido a partir do ponto inicial da Viga.
3.Seleccione um Método de Colocação na Caixa de Informações, e coloque o Pilar.

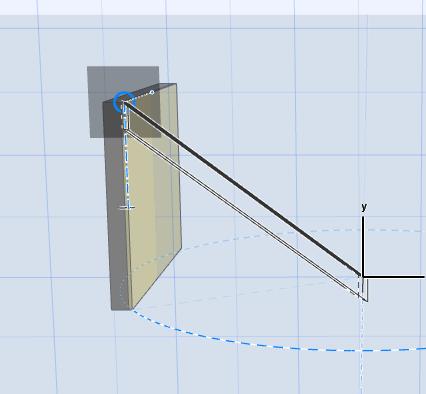

Inserção de Viga com Dois Cliques
1.Escolha o método de Viga Simples na Caixa de Informações.
1.Clique duas vezes para colocar cada fim da Viga.
2.Na Janela 3D:
–Vincule os pontos finais a elementos existentes
–Clique em Shift para restringir a entrada a um plano de edição.
Nota: se a Viga já tiver um ângulo de inclinação definido (em Definições ou na Caixa de Informações), o ângulo de inclinação prevalece independentemente da restrição.

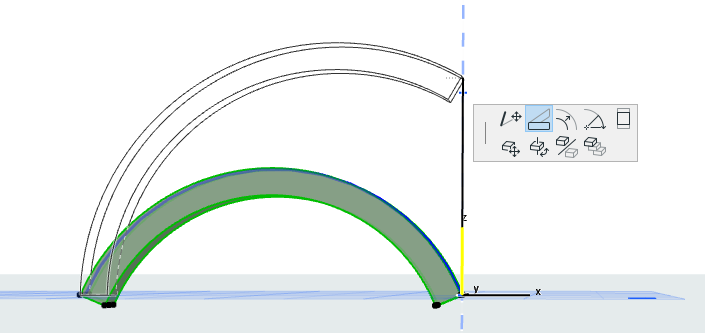

Uma Viga verticalmente curvada pode também ser inclinada.
