Alongar Comprimento/Modificar Ângulo
Utilize os comandos da Palete de Contexto do ponto final do Eixo de Referência da Viga.

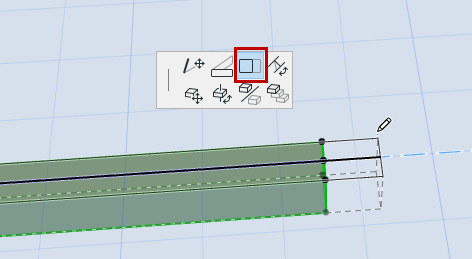

•Alongar comprimento
Para uma Viga inclinada:
•Encurtar/alongar comprimento com Inclinação fixa
•Modificar ângulo

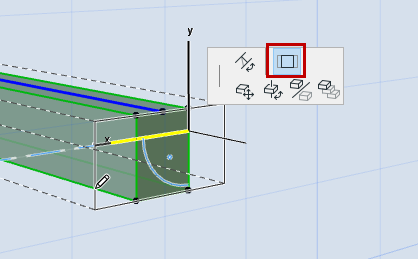

Alongar Corte Transversal da Viga
Para uma Viga não-segmentada, não-curva:
Em Planta ou na janela 3D, utilize os comandos da Palete de Contexto para alongar as dimensões do corte transversal da Viga.
Nota: as Vigas podem também ser alongadas na vista Corte, se a linha de referência da Viga for perpendicular à linha de Corte.
Em alternativa, utilize Edição > Dar nova forma > Encurtar/Alongar.

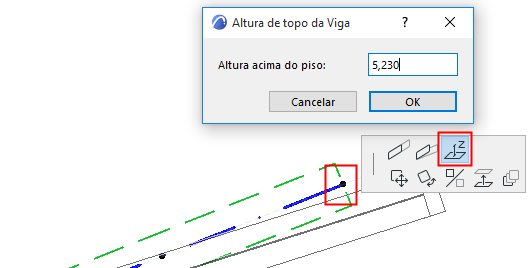

Editar Viga Inclinada em Planta
1.Seleccione a Viga inclinada na Planta.
2.A partir da palete de contexto da linha de referência, clique no comando de altura do ponto final.
3.Na caixa de diálogo de Altura de topo da Viga, introduza a nova altura do ponto final da Viga seleccionada.
