Visualização do Modelo de Viga

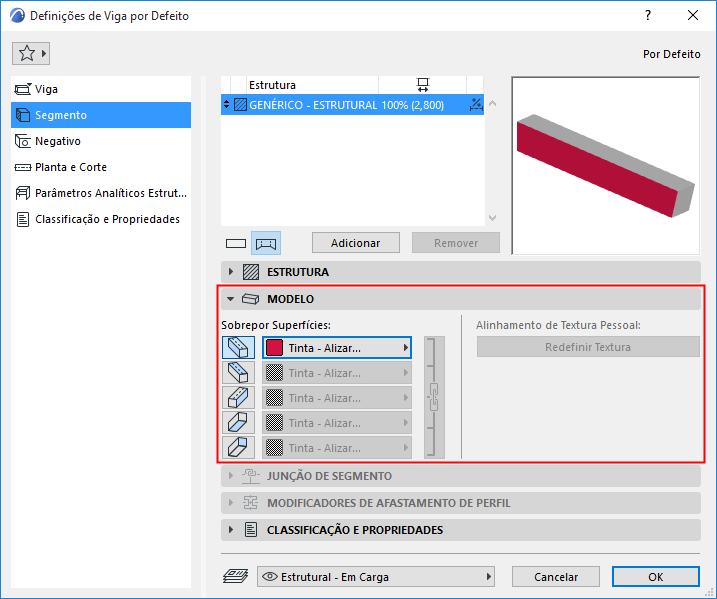

Utilize o painel Modelo de Definições de Viga (página Segmento) para sobrepor superfície(s) de Viga.
Está listado cada lado da Viga. Clique no Ícone do(s) lado(s) da Viga para sobrepor essa superfície (atribuída através do seu Material de Construção).
•Para uma Viga rectangular: sobrepor lado esquerdo, lado direito, topo, base e/ou os fins.
•Para uma Viga circular: pode sobrepor apenas as superfícies de fim.
Nota: a face esquerda é definida pelo lado esquerdo de um observador, colocado junto ao ponto de origem do Eixo de Referência, a olhar em direcção ao limite oposto do Eixo.
•Para uma Viga de perfil: sobrepor a Superfície de extrusão e/ou a Superfície de fim.
Nota: pode também aplicar uma superfície Personalizada a qualquer/quaisquer aresta(s) do elemento de perfil.
Ver Aplicar Superfície ou Linha Personalizada a uma Aresta do Perfil.
Clique no ícone de cadeia para atribuir a última superfície de sobreposição a todas as faces/arestas seleccionadas. A anulação da selecção deste ícone de cadeia vai restaurar as superfícies que definiu originalmente para cada face/aresta.
Para mais informações, veja Superfícies.
Ver também Sobrepor Superfícies com o Pintor de Superfície.
Personalizar Alinhamento de Textura: se esta mensagem aparecer, significa que a viga actualmente seleccionada (já colocada no projecto) possui uma textura pessoal 3D.
•Neste caso, também é activada a opção Redefinir Textura. Clique para restaurar a origem da Textura da Viga seleccionada.
Para mais informações, veja Alinhar Textura 3D.
