Visualização da Viga em Planta e Corte

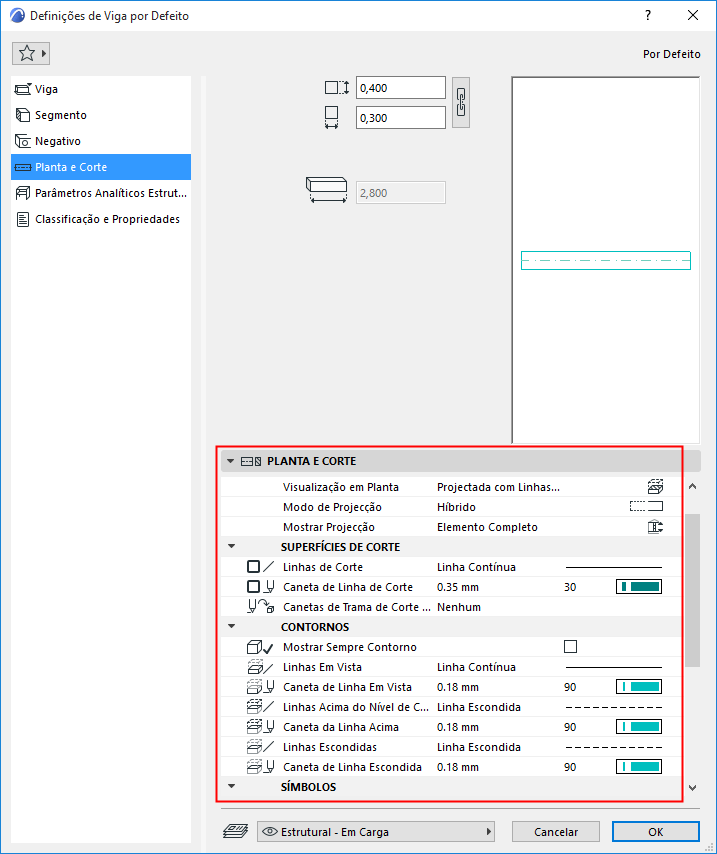

Utilize a página Planta e Corte de Definições de Viga.
Ver Visualização de Elementos em Planta e Corte.

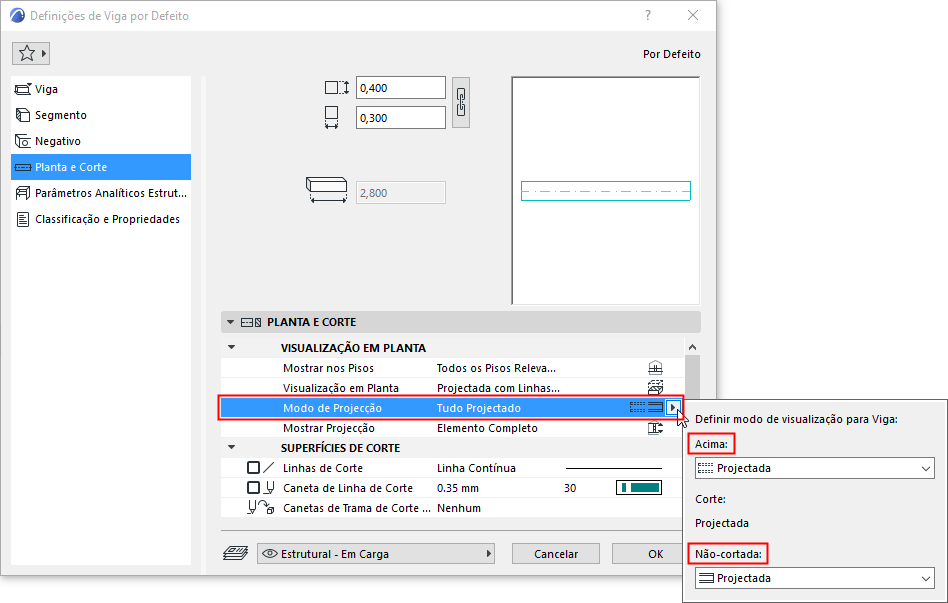

Modo de Projecção
Após ter definido Visualização em Planta, utilize Modo de Projecção para ajustar cada componente visualizado (Linhas Acima, Projectado) da Viga com precisão: como Simbólico ou Projectado.
Partes cortadas da Viga utilizam sempre a visualização Projectada.
•As opções disponíveis dependem da Visualização em Planta que escolheu acima; alguns componentes podem estar invisíveis e não pode definir um modo de visualização para estes.
Contornos
•Mostrar Sempre Contornos: seleccione esta opção para visualizar o contorno desta Viga mesmo que a Opção de Visualização do Modelo esteja definida para esconder contornos de Viga.
Linhas Escondidas

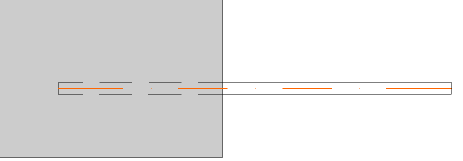

Defina atributos de Linhas Escondidas. Linhas Escondidas são utilizadas para Vigas sob Lajes se esta opção estiver activada na Opções de Visualização do Modelo.
Ver Opções de Visualização do Modelo para Elementos Construtivos.
Viga Por Baixo de Laje: Utilizar Linhas Escondidas

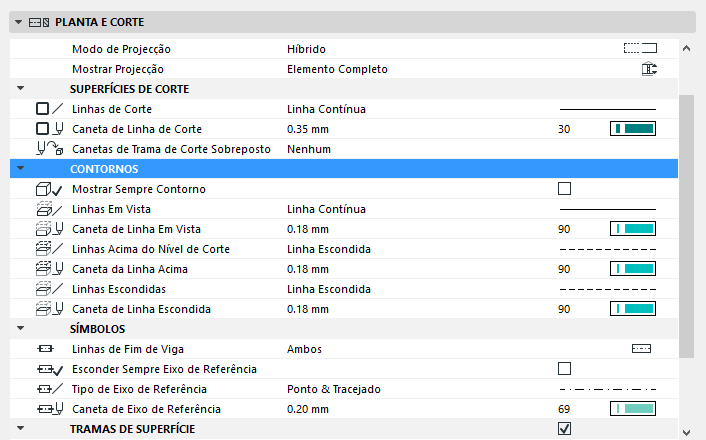

Utilize estes comandos para definir os componentes simbólicos da Viga.
•Linhas de Fim da Viga: estas opções permitem mostrar ou esconder uma ou ambas as linhas limite da viga. (A linha limite é a linha de contorno perpendicular ao eixo longitudinal da Viga.)
•Mostrar Sempre Eixo de Referência: seleccione esta opção para esconder o Eixo de Referência desta Viga mesmo que a Opção de Visualização do Modelo esteja definida para mostrar.
•Escolha um Tipo de Linha e uma Cor de Caneta para o Eixo de Referência da Viga.
