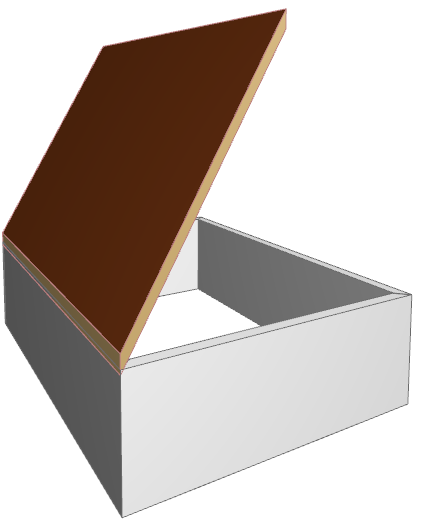

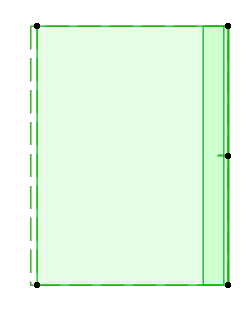

Desenhar uma Cobertura Plano-Simples na Planta

Nota: para além de desenhar uma nova Cobertura conforme descrito abaixo, pode também seleccionar uma Cobertura Multi-plano e dividi-la em várias Coberturas Plano-Simples, utilizando Edição > Dar nova forma > Dividir em Coberturas de Plano-Simples ou Modelação > Extras de Cobertura > Dividir em Coberturas de Plano-Simples.

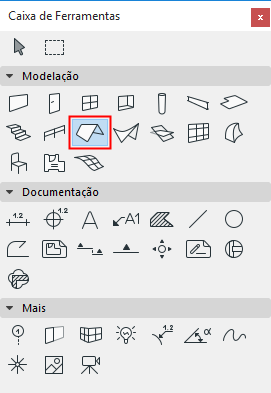

1.Seleccione a Ferramenta Coberturas.

2.Nas Definições de Cobertura ou na Caixa de Informações, ajuste os principais parâmetros de cobertura (p.ex. inclinação, superfícies).

3.Seleccione o método de construção Plano-simples da Caixa de Informações ou das Definições da Cobertura.

4.Seleccione um dos três métodos de geometria na Caixa de Informações (Polígono, Rectângulo, Rodado)

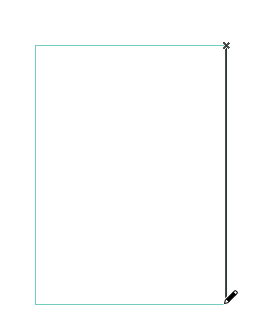

5.Na Planta, clique duas vezes para definir a linha pivô da cobertura.

Na maioria dos casos, a linha de base da Cobertura deve coincidir com a Linha de Referência de uma Parede ou a aresta de uma Laje.

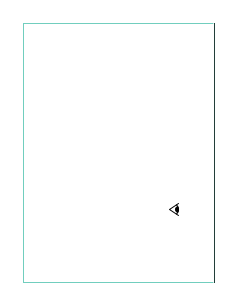

6.Aparece o cursor Olho. Clique no lado da linha de base para onde a cobertura deve subir (ou, no caso de pendente negativa, descer).

7.Defina o contorno da Cobertura, clicando em cada um dos novos vértices. Ou utilize a Varinha Mágica: clique num elemento existente para servir de padrão para o contorno da cobertura.

Ver também Vara Mágica.
