Criar uma Cobertura Plano-Simples na Janela 3D

Nota: para além de desenhar uma nova Cobertura conforme descrito abaixo, pode também seleccionar uma Cobertura Multi-plano e dividi-la em várias Coberturas Plano-Simples, utilizando Edição > Dar nova forma > Dividir em Coberturas de Plano-Simples ou Modelação > Extras de Cobertura > Dividir em Coberturas de Plano-Simples.

Utilize este método se desejar colocar uma cobertura que se vincule aos elementos existentes na janela 3D.

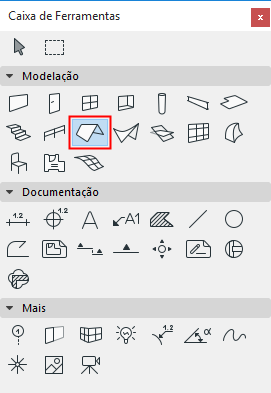

1.Seleccione a Ferramenta Coberturas.

2.Nas Definições de Cobertura ou na Caixa de Informações, ajuste os principais parâmetros de cobertura (p.ex. inclinação, superfícies, saliência do beiral)

3.Seleccione o método de Construção Plano-simples da Caixa de Informações.

4.Seleccione um dos três métodos de geometria na Caixa de Informações (Polígono, Rectângulo, ou Rodado).

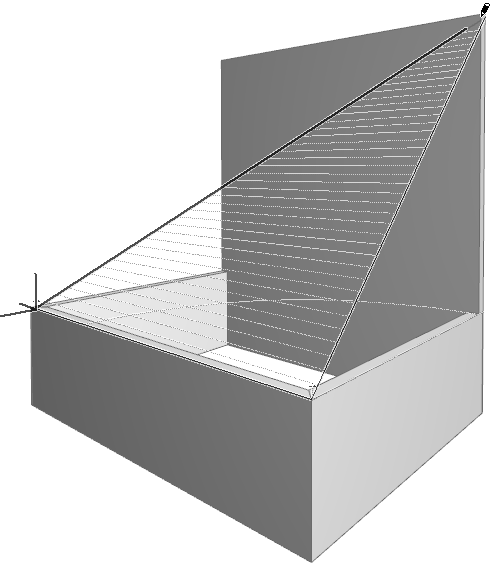

5.Na janela 3D, defina o plano de cobertura clicando nos três pontos. Os primeiros dois pontos constituem a linha pivô.

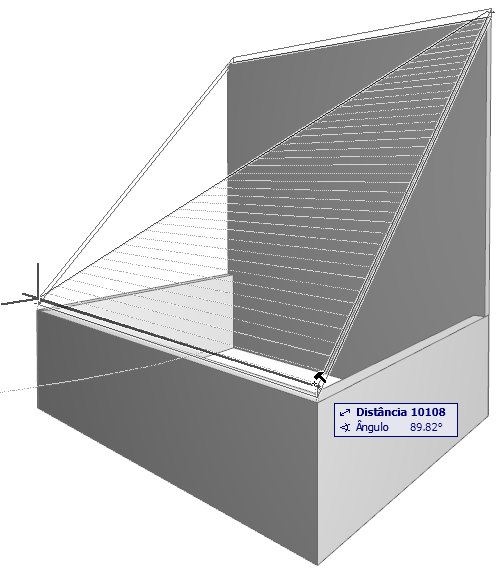

6.Desenhe o contorno da Cobertura. O cursor Martelo aparece, quando regressa ao primeiro vértice. Clique para fechar o polígono.

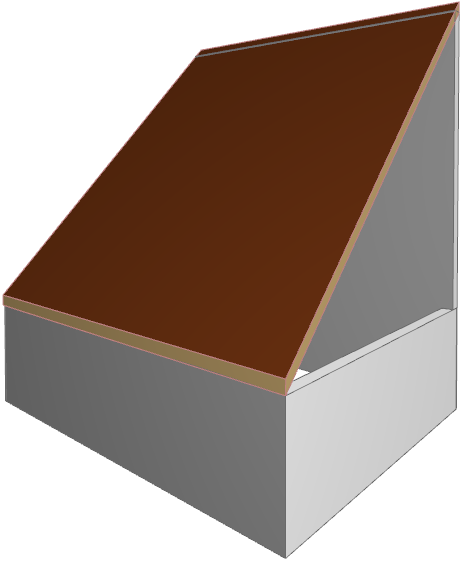

7.A Cobertura é gerada.
