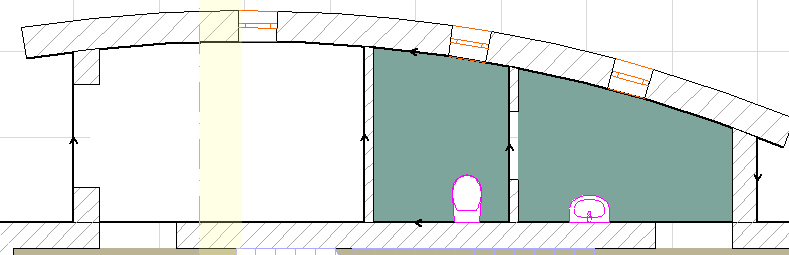

Cada Parede tem uma linha de referência e uma direcção. A linha de referência da Parede é visível na Planta, se activar:
Visualizar > Opções de Visualização no Ecrã > Linha de Referência de Paredes e Vigas

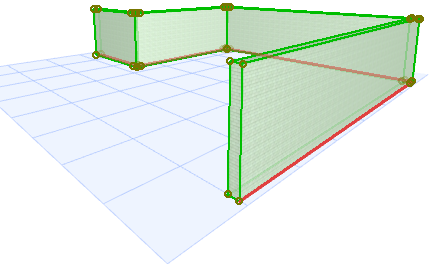

Na janela 3D, a linha de referência de uma Parede é apresentada numa cor separada: pode alterar esta cor, utilizando a definição "Linhas de Referência em 3D" em Opções > Ambiente de Trabalho > Selecção e Informação do Elemento.
Utilizações para a Linha de Referência
•A linha de referência ajuda a conseguir uma união precisa das Paredes, para conseguir intersecções limpas. Associar a linha de referência ao núcleo permite a edição dos acabamentos sem mover a posição do núcleo.

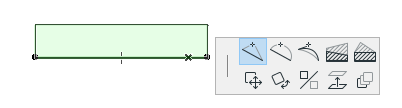

•A linha de referência estabelece pontos quentes e arestas para seleccionar, mover e transformar Paredes. Alguns comandos de edição da Palete de Contexto estão apenas acessíveis clicando na linha de referência lateral da Parede seleccionada, como apresentado aqui, nas duas imagens:

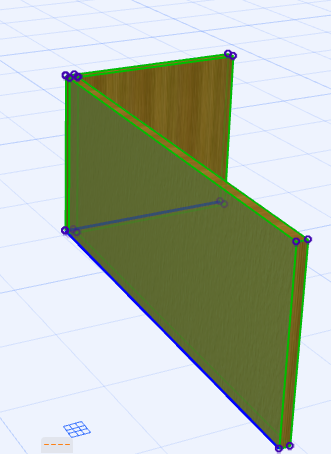

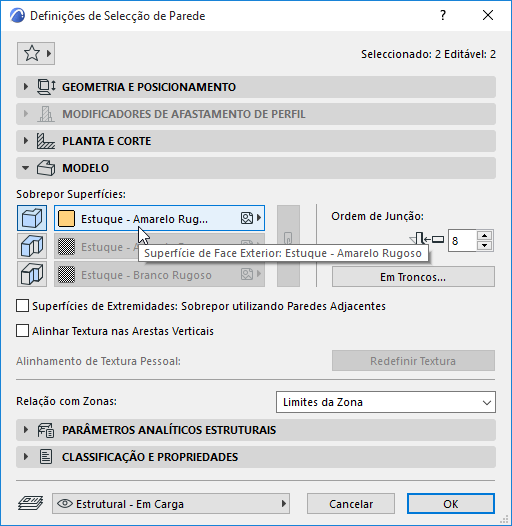

•A posição da linha de referência determina as superfícies "exterior" e "interior" da Parede. É possível aplicar materiais de superfície separados às superfícies "exterior" e "interior" da Parede, utilizando os controlos no Painel Modelo das Definições de Parede.
Direcção da Parede
A direcção da Parede, indicada pela seta na linha de referência, é definida pela ordem segundo a qual define os pontos limite da parede.
Nota: As direcções de paredes curvas e Paredes poligonais são fixas e não podem ser invertidas.
Nota: com os comandos em Edição > Linha e Plano de Referência, pode modificar a posição da Linha de Referência e a direcção de elementos do tipo Parede seleccionados.
Ver Modificar a Linha de Referência das Paredes e Inverter Direcção Parede.
Alterar a Posição da Linha de Referência da Parede

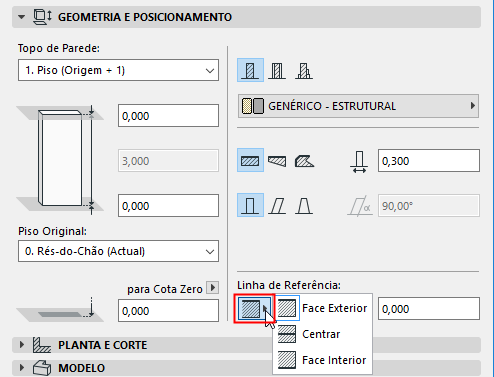

Use a Caixa de Informações ou o Painel Geometria e Posicionamento das Definições de Parede para escolher uma posição da linha de referência. Clique no atalho "C" para percorrer as opções do plano de referência na Caixa de Informações da Parede.

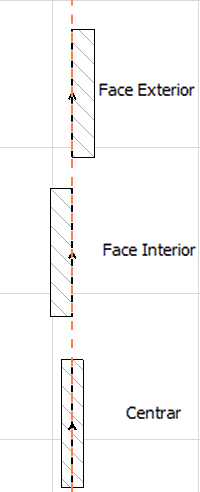

Linha de Referência de uma Parede Básica
Uma Parede básica tem três linhas de referência possíveis: percorrendo a face exterior, face interior ou o centro.
Por defeito, a linha de referência percorre a "face exterior".

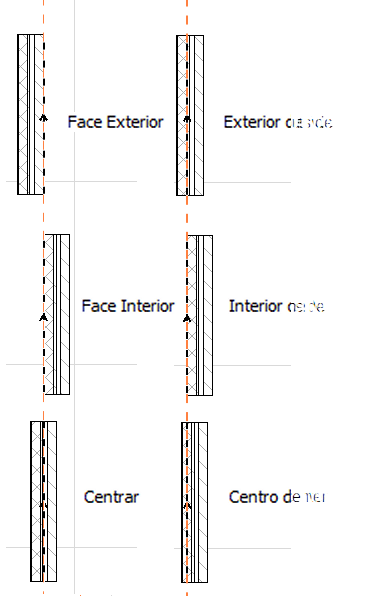

Linha de Referência de uma Parede Composta

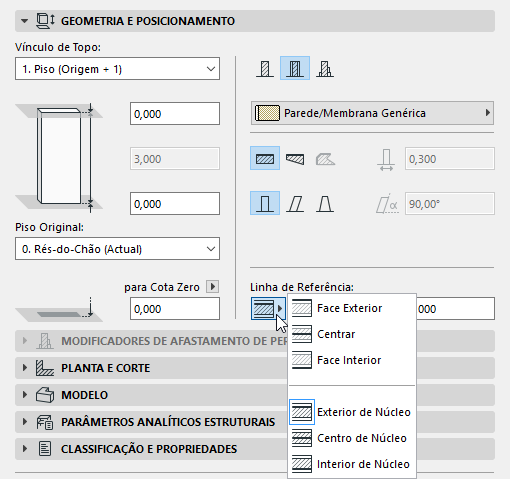

Uma Parede composta possui seis linhas de referência possíveis: Exterior/Centro/Interior da Parede, e ainda Exterior/Centro/Interior do núcleo da Parede.
Nota: se a composição seleccionada não possuir núcleo, as opções para Linha de Referência relacionadas com o núcleo são apresentadas a cinzento.
Por defeito, a linha de referência percorre a face exterior.

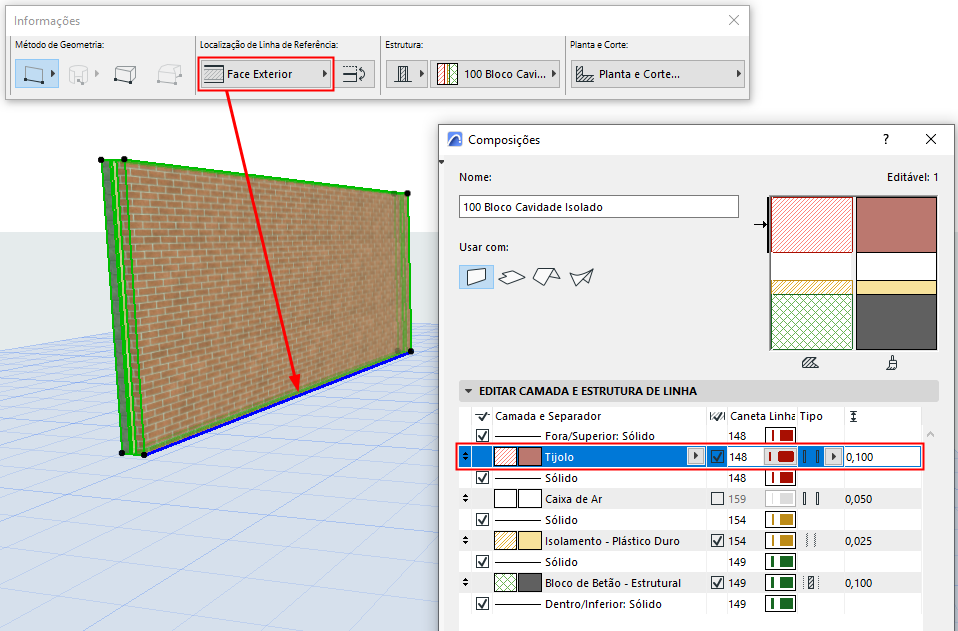

Para um elemento composto, a superfície "exterior" é a primeira camada apresentada do composto, nas Definições Composições.
Linha de Referência de uma Parede Trapezoidal
Uma parede Trapezoidal possui duas localizações de linhas de referência possíveis: Face Exterior ou Exterior do Núcleo (caso possua um núcleo).
Ver também Desenhar uma Parede Trapezoidal.
Linha de Referência de uma Parede Poligonal
Os controlos da linha de referência nas Definições de Parede não se aplicam às paredes Poligonais. (As linhas de referência de uma parede poligonal podem ser deslocadas graficamente utilizando a palete de contexto.)
Linha de Referência de uma Parede de Perfil (Complexa)
A linha de referência de uma Parede de Perfil (complexa) depende da origem do utilizador definida no Gestor de Perfil/Editor.
Afastamento Linha de Referência
Se usar uma linha de referência "exterior" ou "interior", introduza um afastamento positivo para mover a linha de referência em direcção ao centro (ou centro do núcleo) da Parede. Um afastamento negativo irá afastar a linha de referência do centro (ou centro do núcleo). (Se a linha de referência estiver no centro, não é possível atribuir um afastamento.)
À medida que ajusta a localização da linha de referência, note que o corpo da Parede se desloca lateralmente. A Linha de Referência mantém-se no seu lugar.
Nota: pelo contrário, para mover a linha de referência enquanto mantém a posição da Parede intacta e/ou colocar as aberturas em simetria, use o comando Modificar a Linha de Referência das Paredes.
Ver Modificar a Linha de Referência das Paredes.

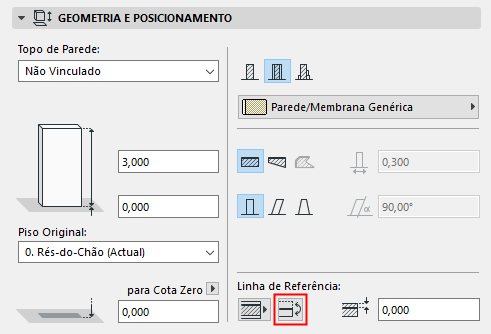

Rodar Parede Ao Longo da Linha de Referência
Este comando roda (ou coloca em simetria) uma Parede seleccionada ao longo da sua linha de referência. A linha de referência mantém-se no seu lugar, mas o corpo da Parede inverte para o outro lado. Note que as aberturas não mudam a sua direcção de abertura.
O comando está disponível na Caixa de Informações da Parede e no Painel Geometria e Posicionamento das Definições de Parede.
Nota: para mover a linha de referência enquanto mantém a posição da Parede intacta e/ou colocar as aberturas em simetria, use o comando Modificar a Linha de Referência das Paredes.
Ver Modificar a Linha de Referência das Paredes.

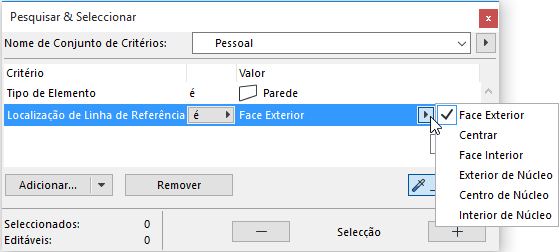

Linha de Referência no Mapa Interactivo/Pesquisar & Seleccionar
No Mapa Interactivo, pode Pesquisar & Seleccionar as Paredes do seu projecto ou apresentá-las em lista no Mapa Interactivo, com base na localização das suas linhas de referência:
