Criar Linhas de Nível de Cobertura

Utilize este comando (Modelação > Extras de Cobertura > Criar Linhas de Nível de Cobertura) para colocar uma Linha numa Cobertura seleccionada no valor de altura que especificar.

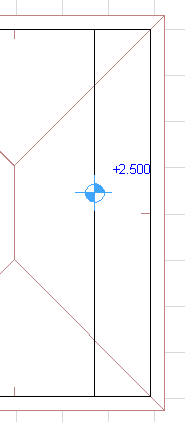

Depois de colocar a Linha do Nível de Cobertura, pode colocar aí uma Cota de Nível para indicar a elevação.

Nota: As Linhas de Nível de Cobertura podem ser colocadas tanto em coberturas de plano-simples como em coberturas multi-plano. Contudo, com coberturas multi-plano, certifique-se de que não utilizam o modo de intersecção de herança. (Vá para Opções > Preferências do Projecto > Herança, e certifique-se de que a caixa de selecção "Usar métodos de intersecção de herança" não está activa.)

1.Seleccionar uma cobertura na planta.

2.Utilize Modelação > Extras de Cobertura > Criar Linhas de Nível de Cobertura,

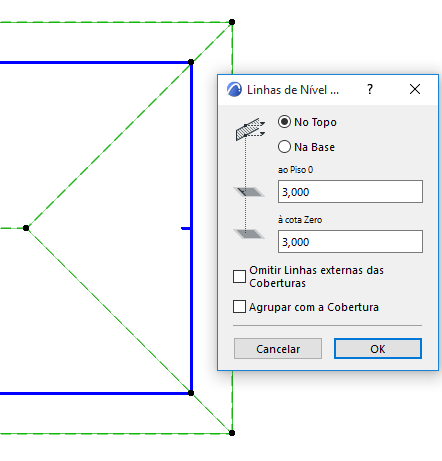

3.Defina as preferências na caixa de diálogo emergente, depois clique em OK.

–No Topo/Na Base: seleccione se pretende medir o valor da altura na superfície do topo ou da base da cobertura.

–Especifique a elevação das Linhas de Nível da Cobertura: utilize o campo de introdução - a cota do piso actual ou Origem do Projecto - para definir a altura desejada das linhas de nível da cobertura.

–Omitir Linhas Externas das Coberturas: marque esta opção para omitir linhas de nível que estejam, em Planta, fora do polígono da Cobertura.

Se a opção estiver desactivada, todas as linhas serão desenhadas. Neste caso, as linhas fora do polígono terão o mesmo comprimento da linha de base da Cobertura a que pertencem.

–Agrupar com a Cobertura: marque esta opção para agrupar as linhas de nível e a Cobertura a que pertencem.

Nota: Esta opção não está disponível se Suspender Grupos estiver activo.

Ver também Cotas de Nível.
