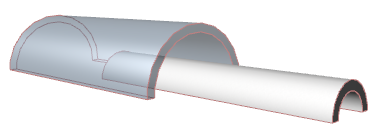

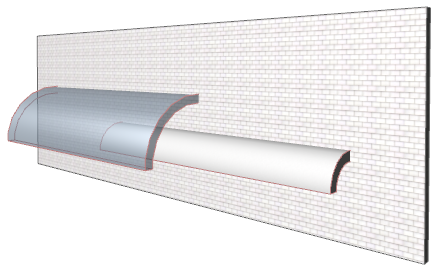

Suponha que inicia a seguinte modelação de duas Membranas e, em seguida, percorre uma Parede através da mesma.
Deseja cortar a Parede de modo a que não se estenda para além das Membranas. No entanto, as próprias Membranas devem permanecer intactas.
A solução é combinar os corpos de corte das duas Membranas sem cortar as próprias Membranas. A seguir, utilizará os corpos de corte combinados para cortar a Parede num passo.
1.Seleccionar ambas as Membranas.

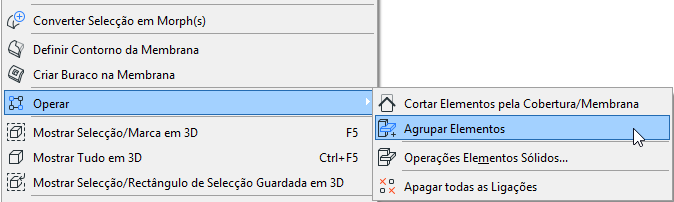

2.A partir do menu de contexto, seleccione Vincular > Agrupar Elementos (ou Modelação > Vincular > Agrupar Elementos).
Agrupou os corpos de corte das Membranas sem cortar quaisquer partes das próprias Membranas.
Agora, utilizando este complexo de Membrana agrupado, mas intacto, como o elemento de corte, pode executar o procedimento de corte automático na Parede:
1.Seleccione a Parede e as Membranas em conjunto.

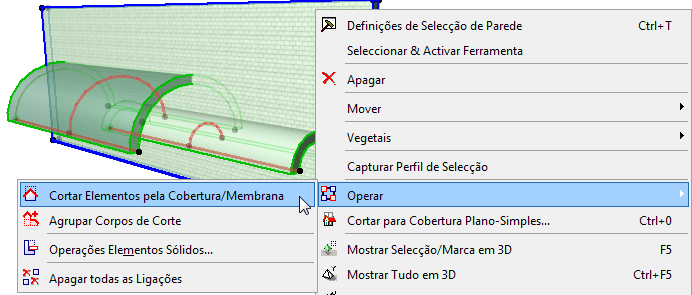

2.A partir do menu de contexto, escolha Vincular > Cortar Elementos pela Cobertura/Membrana (também disponível na barra de ferramentas Standard).
3.Na caixa de diálogo que aparece, clique em Cortar.

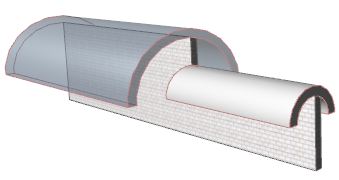

4.Veja o resultado em 3D.
