Nota: parte do add-on Library Part Maker. Ver Library Part Maker.
Nível de Definição de Pormenor para Objectos MEP
|
Nível de Detalhe 2D seleccionado |
LOD Por Defeito |
LOD Substituto 1 |
LOD Substituto 2 |
LOD Substituto 3 |
|
Completo |
Completo |
Médio |
Baixa |
Cercadura de Sistema 2D |
|
Médio |
Médio |
Baixa |
Completo |
Cercadura de Sistema 2D |
|
Baixa |
Baixa |
Médio |
Completo |
Cercadura de Sistema 2D |
|
Nível de Detalhe 3D seleccionado |
LOD Por Defeito |
LOD Substituto 1 |
LOD Substituto 2 |
LOD Substituto 3 |
|
Completo |
Completo |
Simplificada |
Esquemático |
3D não mostrado |
|
Simplificada |
Simplificada |
Esquemático |
Completo |
3D não mostrado |
|
Esquemático |
Esquemático |
Simplificada |
Completo |
3D não mostrado |
Componentes/atribuições adicionais
•Para objectos MEP, a Representação 3D requer a utilização do objecto Ligação MEP (que pode ser encontrado na Biblioteca MEP > Ligação MEP), a fim de facilitar a conectividade automática dos objectos MEP.
•Este componente de Ligação MEP deve ser atribuído ao Modelo 3D Completo.
•Para Itens de Biblioteca de Caudal Inline de Condutas/Tubos, deve haver pelo menos 2 Ligações MEP, atribuídas ao Modelo 3D Completo. Estas devem ser colocadas num único eixo, viradas em direcções opostas.

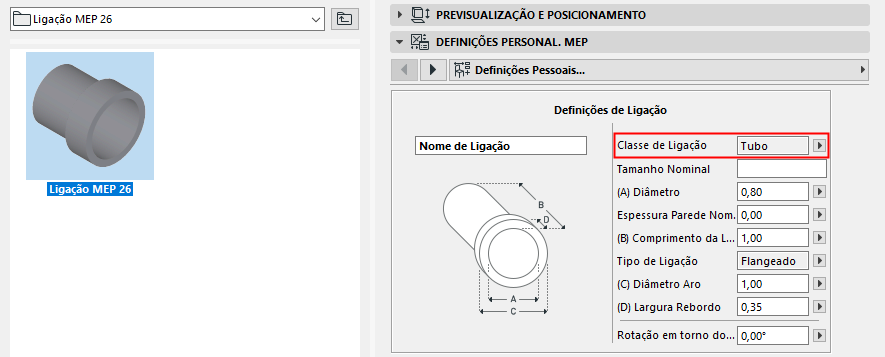

•Ao criar um Item de Biblioteca MEP em Conduta ou Tubo, certifique-se de que o componente Ligação MEP é atribuída à Classe de Ligação correspondente: Conduta ou Tubo.
