Definições de Visualização Parcial da Estrutura em Windows com base no Marcador de origem

Frequentemente, irá trabalhar na vista modelo (Corte, Alçado, Alçado Interior, Pormenor ou Folha de Trabalho), na qual os elementos têm a sua origem numa janela modelo diferente.

Porém, se uma origem de ponto de vista for um vista/ponto de vista Reconstruído Manualmente ou do tipo Desenho, poderá vir a ter problemas se tentar alterar as Definições da Estrutura Parcial da vista derivada, dado que o ponte de vista de origem pode não se encontrar na condição de actualização. Como tal, o Archicad não lhe permite alterar as definições da Visualização Parcial da Estrutura para vistas derivadas das origens da Reconstrução Manual ou do tipo Desenho.

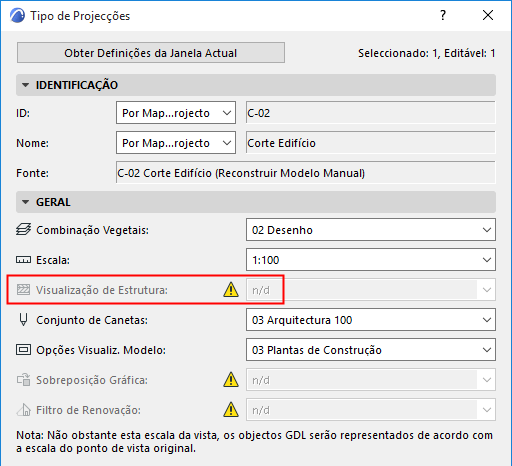

As definições de vista pertencem a uma vista cuja origem é um modelo de Reconstrução Manual; as definições de Visualização Parcial da Estrutura não podem ser alteradas.

A solução: regressa à vista de origem (ou efectue uma cópia da mesma) e altere o seu tipo de actualização para actualização automática.

Na situação oposta: suponha que tem um ponto de vista automático com diversas vistas derivadas da mesma. Depois pode alterar o ponto de vista para “Actualização manual” ou “Tipo Desenho.” Isto é possível, mas certifique-se de que as vistas derivam desta origem - mesmo se já tiver criado estas vistas - porque irão alterar as definições de Visualização Parcial, quando reconstruídas, para corresponderem a estes pontos de vista de origem.

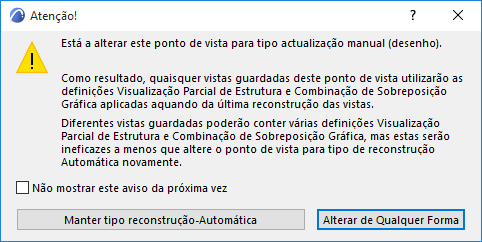

Se alterar as definições de Visualização de Estrutura Parcial a partir de um ponto de vista de origem que seja do tipo Reconstrução Manual (mesmo que as suas visualizações derivadas se baseiem numa fonte de Reconstrução Automática), um aviso informará que as definições de Visualização de Estrutura Parcial e Substituição Gráfica das suas visualizações derivadas podem sofrer alterações:

Pode avançar e continuar a Reconstrução ou cancelar o processo. Novamente, a solução é regressar à vista de origem (ou efectuar uma cópia da mesma através das definições da Estrutura de Visualização Parcial/Sobreposição Gráfica de que necessita) e altera o seu tipo de actualização para a actualização Automática.
