Combinações de Sobreposição Gráfica
Uma Combinação de Sobreposição Gráfica é uma colecção de Regras de Sobreposição Gráfica, aplicadas aos elementos da vista de modelo.
Aplicar Combinação de Sobreposição Gráfica
Para aplicar uma Combinação à vista activa, seleccione-a de uma das seguintes opções:
•Pop-up de Opções Rápidas (na parte inferior da janela)
•Caixa de Diálogo Combinação de Sobreposição Gráfica

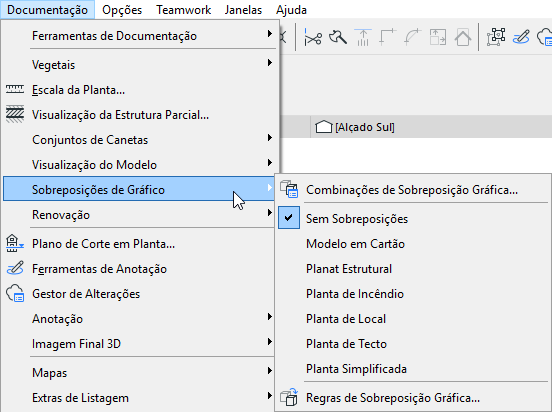

•Menu Documento > Sobreposições Gráficas

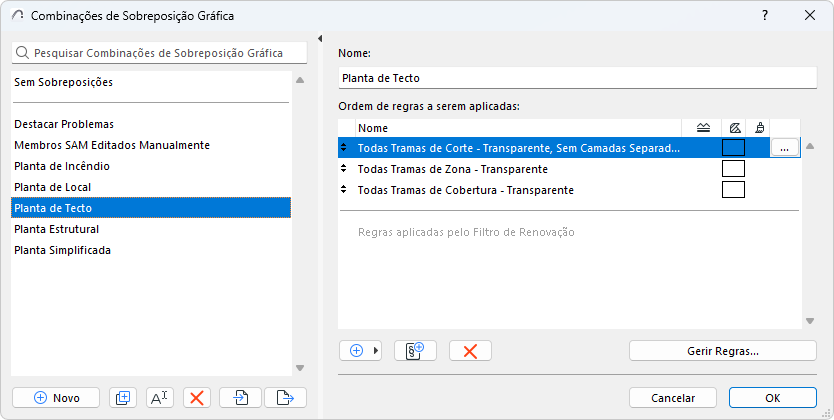

Caixa de Diálogo Combinações de Sobreposição Gráfica
Utilize este diálogo para criar combinações específicas de Regras de Sobreposição Gráfica.
Para o abrir, dispõe das seguintes opções:
•Documentação > Sobreposições de Gráfico > Combinações de Sobreposição Gráfica
•Abrir a partir de Opções Rápidas
O lado esquerdo lista as Combinações de Sobreposição Gráfica definidas para o projecto.
A Combinação superior, Sem Sobreposição, é pré-definida e não editável.
Clique em Novo... para criar uma Combinação nova ou duplicada.
Adicionar regra existente
Escolha a partir da lista de Regras de Sobreposição Gráfica definidas para as adicionar à Combinação actual:

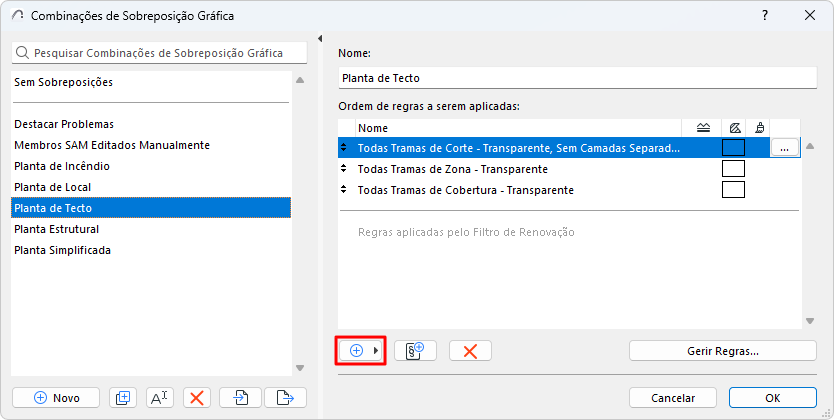

1.Clique em Adicionar regra existente
2.A partir da lista que aparece, procure para encontrar e seleccionar as regras de que necessita.

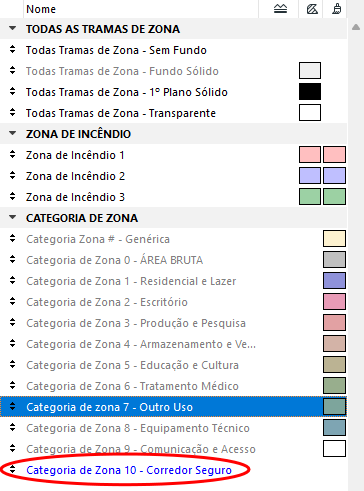

Se o nome da regra estiver em azul, isto significa que é uma nova regra que acabou de criar (no diálogo Regras, enquanto o diálogo Combinações de Sobreposição Gráfica está aberto) ou apenas importada como parte de uma Combinação - por isso, é mais fácil de encontrar.
3.Para adicionar regras seleccionadas à Combinação actual, tem as seguintes opções:
•clique em Enter
•clique em Adicionar no fundo da lista
•em Mac: duplo clique
Gerir Regras
Para gerir e editar regras, é necessário o diálogo Regras de Sobreposição Gráfica.
Para abrir a partir do diálogo Combinação, tem as seguintes opções:
•Faça duplo clique numa Regra

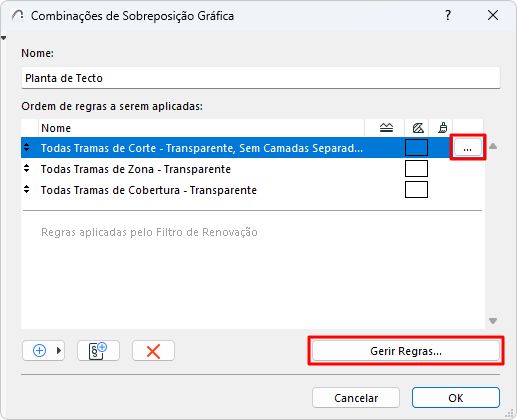

•Seleccione a Regra, depois clique em Editar Regra no fim da linha
•Clique em Gerir Regras na parte inferior da caixa de diálogo.
Ver Regras de Sobreposição Gráfica.
Adicionar nova regra
Isto permite-lhe adicionar uma regra nova ou duplicada à Combinação actual.

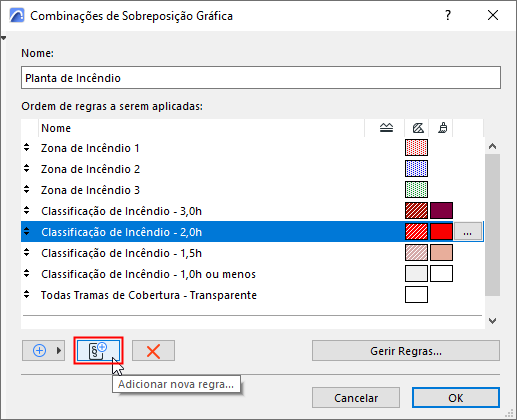

1.Clique no botão Adicionar nova regra
2.No diálogo que aparece, escolha Novo ou Duplicar, e dê um nome à regra.
3.A nova regra é adicionada à Combinação actual. Estabeleça os seus critérios agora ou mais tarde.
Para mais pormenores, veja Regras de Sobreposição Gráfica.
As Regras numa Combinação de Sobreposição Gráfica são aplicadas na ordem em que estão listadas.
Se se aplicarem duas regras, mas que não podem ser aplicadas simultaneamente, aplica-se a regra superior.
•Por exemplo: todas as paredes de gesso são azuis e todos os elementos com uma Categoria Fogo de 30 min são vermelhos. Uma parede que se encaixa em ambas as regras obterá a sobreposição da regra que se encontra mais acima na lista.
Para alterar a ordem, arraste uma regra para cima e para baixo utilizando as setas na borda esquerda da sua fila na lista.
As regras aplicadas pelo Filtro de Renovação estão no fundo da lista (prioridade mais baixa), e esta posição não pode ser alterada.
Exportar/Importar Combinação de Sobreposição Gráfica
Utilize as suas combinações de substituição de gráficos noutros projectos.
1.Seleccione uma ou mais Combinações de Sobreposição Gráfica

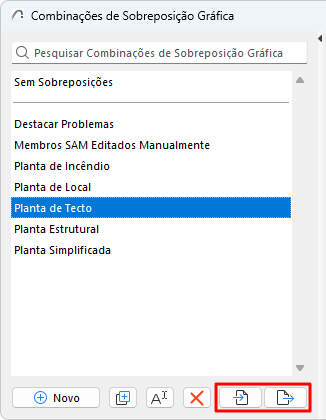

2.Utilize os botões na parte inferior do diálogo Combinações para Exportar ou Importar Combinações seleccionadas em formato XML
Agrupar Regras de Combinação Importada
Na importação: a Combinação que chega e todas as regras nela contidas são agrupadas com as do projecto actual.
Se um Regra importada tiver o mesmo nome de uma Regra que já exista no projecto:
•Se os conteúdos de ambas as Regras forem exactamente os mesmos, não é criado nenhum duplicado
•Se os conteúdos de ambas as Regras diferirem, a Regra importada é agrupada no projecto, sendo atribuído um novo sufixo ao seu nome.
