Superfícies de Corte e Contornos (Definições do Elemento)

Relevante para Parede, Laje, Cobertura, Membrana, Morph, Malha, Viga, Pilar.

Superfícies de corte

Defina os atributos visualizados para superfícies de corte, tanto em Corte como na Planta.

•Para um elemento básico:

◦Defina a caneta da linha de corte

•Para um elemento básico, composto ou de perfil complexo:

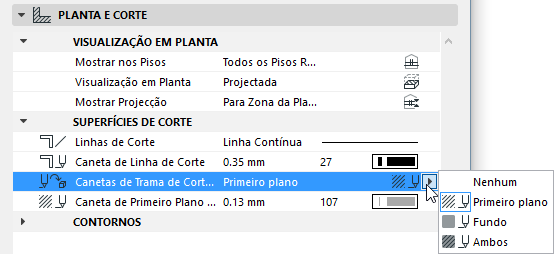

◦Se necessário, sobreponha as canetas de primeiro plano/de fundo da trama deste elemento (definido por defeito no Material de Construção). Para o efeito, escolha Primeiro Plano, Fundo ou Ambos no pop-up Sobrepor Canetas de Trama de Corte para aceder aos respectivos controlos.

Contornos

Utilize estas definições para definir linhas e cores de caneta para os contornos do elemento que estejam acima (Projectados) e/ou abaixo (em vista) do Plano de Corte em Planta.

•As Linhas acima do Plano de Corte só serão visualizadas, se o pop-up Visualizar Planta for definido como “Projectada com Linhas Acima” ou “Todas Acima”.

•As Linhas Em Vista serão visualizadas se o pop-up Visualização em Planta estiver definido para “Projectada” ou “Apenas Linhas de Contorno.”
