Projecções 3D

O Archicad pode apresentar projecções paralelas (axonometrias) e perspectivas.

As projecções paralelas mostram todo o modelo, centrado na Vista. As perspectivas são definidas por um observador e um ponto de fuga.

Quando a Janela 3D está aberta, a Previsualização do Navegador 3D contém uma representação em miniatura de todo o Projecto. Isto permite modificar rapidamente as definições da Projecção 3D, tanto perspectivas como axonometrias; pode ajustar o ângulo de visão, ou alterar a axonometria, mantendo uma visão geral de todo o Projecto.

Ver Pré-visualização do Navegador (3D).

Tipo de Projecções

Para abrir estas definições, execute uma das seguintes acções:

•Utilize o menu de contexto da janela 3D ou a barra de tab

•Utilize as barras de ferramentas Visualização 3D ou 3D Simples

•Utilize os comandos do menu Visualização > Opções Visualização 3D

O nome e o conteúdo da caixa de diálogo dependem do tipo de projecção:

•Definir Projecções Paralelas ou

•Perspectivas Cónicas.

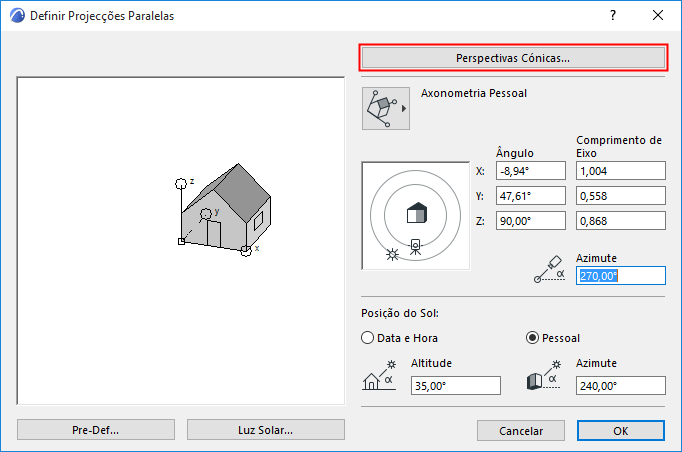

Pode alternar entre os dois tipos de caixa de diálogo, pressionando o botão no canto superior direito de Opções Visualização.


Como Alternar entre Vistas Axonométricas ePerspectivas

Dispõe das seguintes opções:

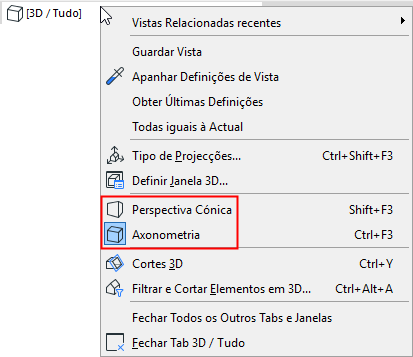

•Utilize a barra de tab da janela 3D


•Atalhos predefinidos:

Ctrl+F3 = Axonometria

Shift+F3 = Perspectiva

•comandos disponíveis em Visualização > Opções Visualização 3D:


•Barra de ferramentas Visualização 3D:

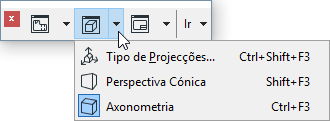

•Barra de ferramentas Mini-Navegador


•Navegador:


Como Guardar uma Projecção 3D

Para guardar projecções criadas na Janela 3D, dispõe das seguintes opções:

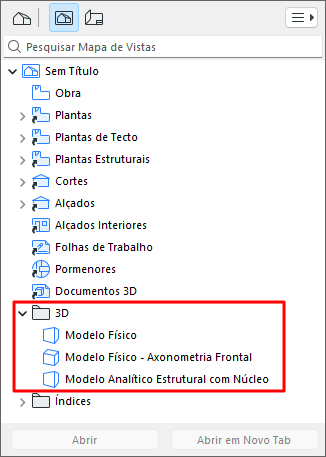

•Utilize os comandos Guardar Vista convencionais do menu de contexto do Navegador ou da barra de tab. Este comando cria uma Vista (perspectiva ou Axonometria), baseada na projecção actual da Janela 3D. A nova Vista será adicionada ao Mapa de Vistas do Navegador.

•Adicione a perspectiva actual ao Mapa de Vistas, utilizando o comando Visualização > Extras de Navegação 3D  > Colocar uma Câmara no Percurso . Aparece também na Planta uma câmara que capta a perspectiva actual.

Ver também Câmaras.

•Adicione a projecção paralela actual à série de vistas predefinidas, com o comando Visualização > Extras de Navegação 3D > Adicionar Projecção Actual.

Ver também Pré-Definir Projecções e Extras de Navegação 3D.
