A Janela da Planta é a área de construção básica, onde tem lugar a maioria das operações de edição. Apresenta o Projecto tal como num desenho de arquitectura tradicional. Quando inicia o Archicad, a Vista do Modelo que aparece é a Janela da Planta. Cada piso do Edifício Virtual possui a sua própria Planta.
O Archicad permite replicar os aspectos 3D dos elementos de construção na Janela da Planta, utilizando as definições do Plano de Corte, e as opções de visualização e projecção dos elementos. Estas opções servem para visualizar as partes de elementos multi-pisos, que estão noutra planta, ou para projectar as partes do elementos que estão acima ou abaixo do plano de corte.
Veja as secções abaixo para perceber o funcionamento destas opções.
A visibilidade e acessibilidade dos elementos da Planta depende:

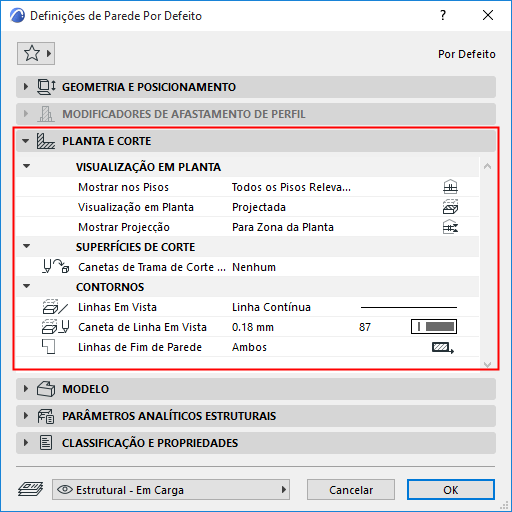

•das opções seleccionadas nas caixas de diálogo de Definições das ferramentas, incluindo visualização multi-pisos e definições de projecção;
•o Plano de Corte em Planta;
•As definições de Vegetal (elementos em Vegetais invisíveis não são visualizados; elementos em Vegetais protegidos não podem ser editados).
As modificações no modelo na janela da Planta serão actualizadas, em conformidade, nas Janelas 3D, Pormenor/Folha de Trabalho e Corte/Alçado/AI e Documento 3D. O oposto também é verdadeiro: as alterações efectuadas noutras janelas são automaticamente visualizadas na Janela da Planta, quando activada. As actualizações das Janelas de Corte/Alçado e de Pormenores podem ser automáticas ou manuais, dependendo das definições de actualização escolhidas.
Para mais informações, veja Actualizar Secções e Actualizar a Janela de Pormenores.
