Editar Linhas de Corte/Alçado/AI em Planta
Pode alongar, afastar e quebrar todos os tipos de linhas de Corte/Alçado na Planta:
•a linha de Corte principal e quaisquer linhas de ruptura
•a linha de Dissipar Distante, se existente
•a linha limite (Profundidade Quebra), se o limite horizontal do Corte/Alçado for limitado
Afastar Segmento de Linha de Corte
1.Seleccione a linha de Corte.
2.Clique em qualquer ponto do segmento de linha a afastar.
3.Na palete de contexto, escolha Repetir Aresta.
4.Arraste e clique para afastar.
Quebrar e Afastar Linha
1.Seleccione a linha de Corte.
2.Clique no ponto onde pretende inserir a ruptura.
3.Na palete de contexto, escolha Inserir Ruptura e Afastamento.
4.Arraste e clique para afastar o segmento quebrado.
Quebrar Todas as Linhas de Corte
Se o Corte tiver visível uma Linha Limite e/ou uma linha de Dissipar Distante, use o comando Inserir Ruptura em Todas as Linhas da palete de contexto para quebrar e afastar todas as linhas em simultâneo.
Alongar Linha
1.Seleccione a linha de Corte.
2.Clique numa extremidade de qualquer segmento.

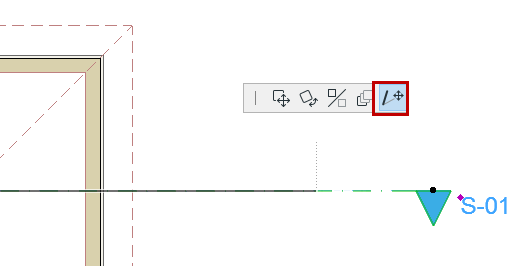

3.Na palete de contexto, escolha Alongar.
Nota: em Alçados Interiores, as extremidades da linha AI não podem ser alongadas, pois o seu comprimento depende do Limite do Compartimento.
Ver Visualizar e Editar Linhas do Marcador e Região do Marcador do Alçado Interior.
Remover Ruptura
Para remover uma ruptura na linha, seleccione o segmento e realize uma das seguintes operações:
•Use o comando Afastamento da palete de contexto para a realinhar com outra linha do mesmo tipo
•Seleccione a aresta de ruptura e arraste-a para fora do limite horizontal do Corte/Alçado
