Criar um Ponto de Vista de Corte Independente

Nota: Este processo é idêntico para Pontos de Vista de Alçado Independentes.

As Secções “Independentes”, com ou sem Marcador, podem ser criadas em algumas Janelas. São Ponto de Vista sem fonte no modelo; são apresentados no Navegador como Pontos de Vistas “Independentes”.

Numa secção independente, pode utilizar ferramentas 2D para criar ou adicionar novos conteúdos. Utilize copiar-colar para transferir os itens seleccionados para a Referência de Traço na janela de desenho, na forma 2D, para edição.

Para criar uma Corte independente, sem Marcador, utilize o comando “Criar Novo Corte Independente”. É criado um Ponto de Vista vazio, sem Marcador, mas listado no Navegador.

Este comando está disponível:

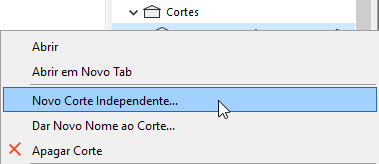

•no menu de contexto de um item de Corte no Mapa de Projecto do Navegador. Clique com o botão direito nesta pasta e seleccione o comando “Novo Corte Independente” do menu de contexto

•no menu Documentação> Ferramentas de Documentação

•clicando no ícone Novo Ponto de Vista no fundo do Mapa de Projecto da Janela do Navegador, se estiver seleccionado um Corte no Mapa de Projecto.

Se quiser que este Corte independente esteja Vinculada a um Marcador, coloque um Marcador Vinculado no Projecto e ligue-o (“Referência de Marcador a”) ao Corte existente.
