Limite Horizontal do Alçado Interior

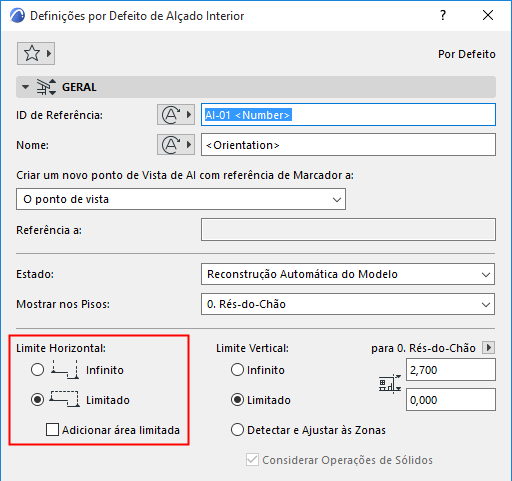

O Limite Horizontal pode ser Infinito ou Limitado.

A escolha padrão é Limitado. Neste caso, a vista AI estender-se-á horizontalmente até à linha Limite de Compartimento.

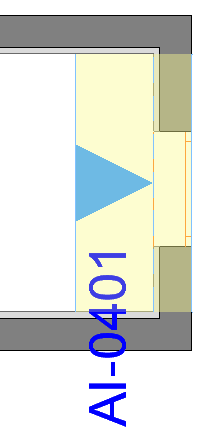

Se o Limite do Compartimento for uma Parede, a vista estende automaticamente até à profundidade da Parede; pode ver isto através do realce de Região do Marcador, que se sobrepõe à área da Parede.

Para ajustar o Alcance Horizontal, seleccione a linha Limite do Compartimento e alongue-a ou encurte-a, utilizando os comandos da Palete de Contexto. (Estas modificações afectarão os segmentos de linha vizinhos, tal como na edição de qualquer Polilinha.)

Um Alcance Horizontal Infinito significa que o ponto de vista Alçado Interior estender-se-á horizontalmente para incluir todas as partes visíveis do modelo.

Adicionar Áreas Limitadas (Definições por defeito do Alçado Interior)

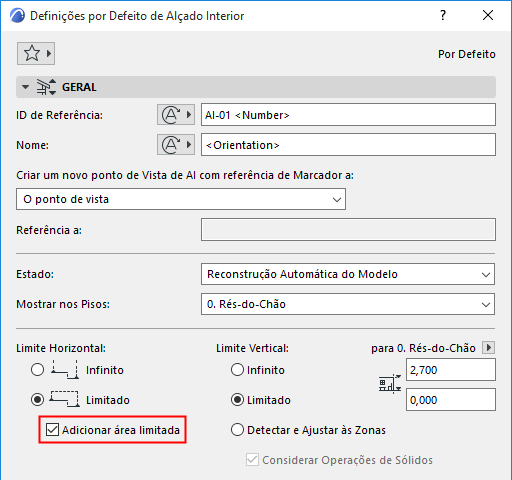

Para incluir áreas incluídas ligadas no ponto de vista de Alçado Interior, seleccione Adicionar áreas limitadas. Esta opção está disponível

•em Definições por defeito do Alçado Interior (tem de as definir antes de colocar o AI; não consegue definir este controlo para um AI já colocado)

•se a opção Limitado estiver seleccionada para o Alcance Horizontal

Desta forma, se a divisão tiver uma alcova irregular, o ponto de vista AI irá incluir estruturas que caem abaixo da Linha Limite de Compartimento, mas ainda caem para o interior da divisão.

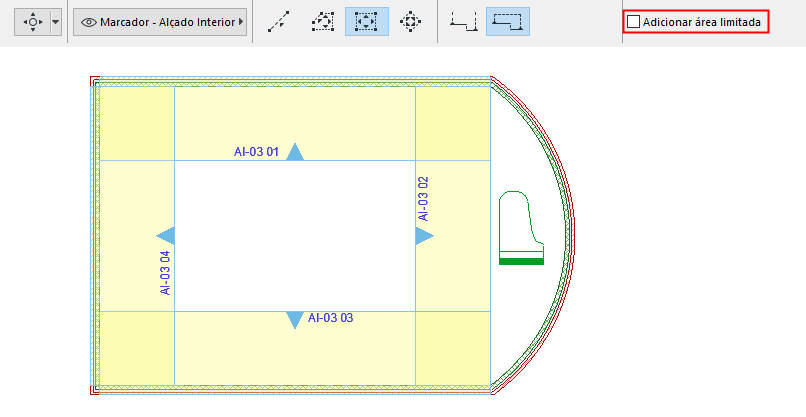

As seguintes duas ilustrações mostram o resultado da definição na caixa de selecção:
