A ferramenta Pormenor é utilizada para gerar um Ponto de Vista de Desenho de Pormenor, a partir do Modelo, colocando um Marcador de Pormenor em qualquer uma das seguintes Janelas: Planta; Corte; Alçado; Alçado Interior; Documento 3D, Folha de Trabalho; Pormenor. Também é utilizada para colocar marcadores de Pormenor vinculados, como referências a qualquer Ponto de Vista, Vista ou Desenho.
O Marcador de Pormenor é visualizado de acordo com a configuração da caixa de diálogo Definições de Pormenor. Também é possível criar um Desenho de Pormenor independente, com ou sem Marcador.
Os Pontos de Vista de Pormenor são visualizados numa Janela específica de Desenho de Pormenor e listados no Mapa de Projecto do Navegador.
Os Pontos de Vista de Pormenor gerados a partir de elementos existentes no Modelo são cópias 2D desses elementos. Os Ponto de Vista podem ser actualizados, de forma a reflectir as alterações na Planta. Pode adicionar ao Pormenor elementos 2D, Texto, Rótulos, e Objectos.
É possível ajustar um Desenho de Pormenor antes da documentação final. Poderá concluir que os elementos 2D “explodidos” gerados a partir do Modelo contêm, muitas vezes, elementos supérfluos (segmentos de linha a mais, tramas sobrepostas) que dificultam a edição. Para facilitar o trabalho posterior, aplique as funções Consolidação de Linhas e Consolidação de Tramas aos itens seleccionados.
Para mais informações, veja Consolidar Linhas e Tramas em Janelas de Desenho.

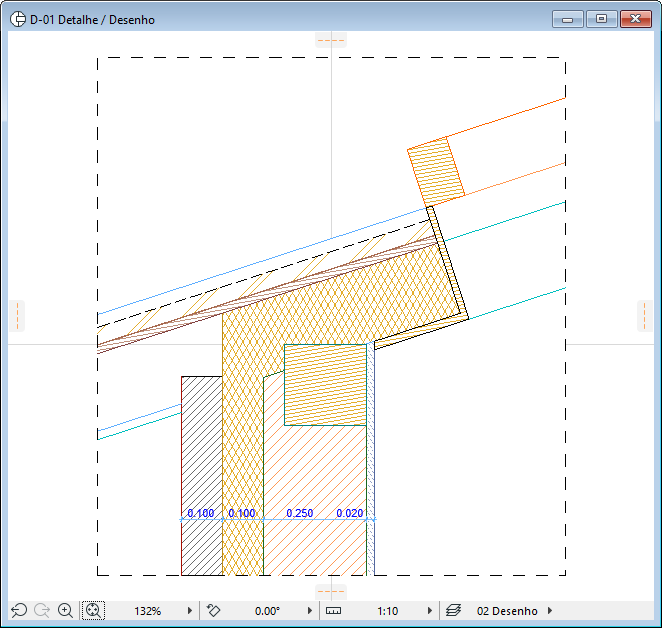

Para abrir o Desenho de Pormenor na sua própria Janela, faça duplo clique no seu nome no Navegador.
