Conteúdo do Ponto de Vista de Pormenor

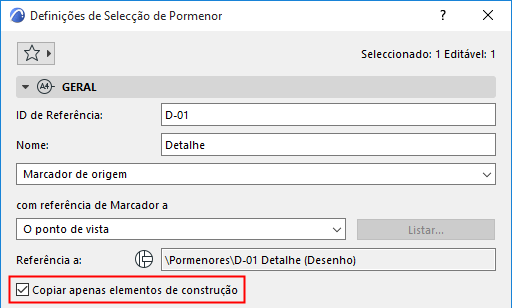

O desenho de pormenor baseado na origem (no Modelo) consiste em linhas e tramas 2D, incluindo as representações explodidas 2D de todos os elementos construtivos contidos na delimitação do pormenor. Por defeito, só são transferidos elementos construtivos; anotações e dimensões não passam para o Ponto de Vista. (É possível alterar esta definição, através de uma opção do painel Geral das Definições de Pormenor.)
Para informação sobre o que acontece aos elementos de anotação cortados pela moldura do Pormenor, ver Anotações, Cotas e Marcadores Cortados pelo Limite.
Só estão disponíveis ferramentas 2D na Janela de Pormenor. Pode ser adicionada ao Desenho de Pormenor qualquer tipo de informação 2D: Linhas, Tramas, Pontos Quentes, Texto, Imagens, Cotas e Símbolos 2D de Objectos.
O Desenho de Pormenor inclui uma linha que representa a delimitação definida na Planta.
Ver Visualização da Delimitação do Pormenor/Folha de Trabalho.
Pormenores de Corte(Pontos de vista de pormenor criados a partir de um Corte) revelam a altimetria da construção original, o que significa que as cotas verticais nos pontos de vista dos pormenores indicam valores de altimetria correctos, a não ser que desloque verticalmente os elementos de desenho. (O mesmo é válido para Cotas Verticais nos Pormenores criados a partir de Alçados e de Alçados Interiores.)
