Superfície de abertura no Mapa da Superfície

Suponha que tem uma Abertura numa parede.

Quando se atribui uma sobreposição à superfície de Abertura, é como uma fina camada de tinta que tem dois lados (como uma tira de papel de parede).

Assim, ao listar superfícies, tenha em mente que há aqui um total de três superfícies potenciais:

•uma superfície parede

•mais os dois lados da Superfície Sobreposta de Abertura ("papel de parede")

Dependendo do que pretende listar, certifique-se de que o Mapa da Superfície conta apenas as superfícies de que necessita. As superfícies que estão bloqueadas por um elemento de "revestimento" não serão contadas no mapa.

Para definir elementos como "revestimento", utilize o diálogo Reduzir Área Exposta de Definições de Esquema de Mapa de Superfície. (Ver Parâmetro de Área Exposta em Mapas da Superfície).

Ver exemplos abaixo.

Exemplo: listar superfície pintada da abertura

Uma Abertura atravessa uma parede, e pintou os bordos da Abertura com uma sobreposição.

A superfície de Abertura pintada tem dois lados (como uma tira de papel de parede).

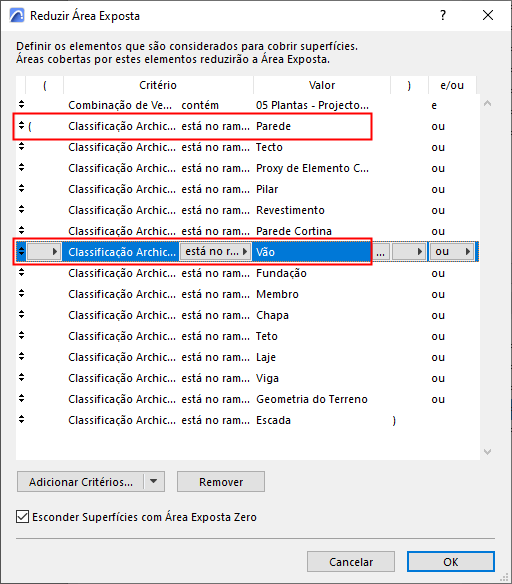

Pretende que o mapa enumere a Superfície Sobreposta da Abertura, mas apenas o seu lado visível. Para obter este resultado:

•Adicione paredes à lista "Reduzir Área Exposta" (para excluir o lado não visível do "papel de parede")

•Adicione aberturas à lista "Reduzir Área Exposta" (para excluir a face original e sem pintura da parede)

Exemplo: listar apenas a superfície da parede; a abertura é apenas um buraco

A Abertura é apenas um buraco cortado na estrutura anfitriã e NÃO tem nenhuma superfície sobreposta.

Nota: se a Abertura não tiver nenhuma sobreposição, não pode listar a sua superfície. Mas uma tal Abertura ainda é capaz de revestir o elemento anfitrião.

Pretende contar apenas a superfície do elemento anfitrião, ignorando a Abertura. Certifique-se de que as Aberturas não estão definidas como revestimento das superfícies do elemento anfitrião. Para obter este resultado:

•Retire Aberturas da lista "Reduzir Área Exposta" (para revelar a face de abertura da parede)

Remover Aberturas da lista "Reduzir Área Exposta"
