Adicionar Critérios: Que elementos devem ser listados?

Utilize o painel Critérios das Definições de Esquema para definir os Critérios de Elemento/Componente/Superfície para listagem.

1.Abrir Definições do Esquema

2.Clique em Adicionar Critérios.

•Por defeito, este botão abre a lista dos Parâmetros & Propriedades disponíveis no projecto (a lista pode ser filtrada em função de outros critérios já escolhidos.)

•A selecção de critérios é comum a várias funções. Para uma descrição, veja Definir os Critérios de Elemento.

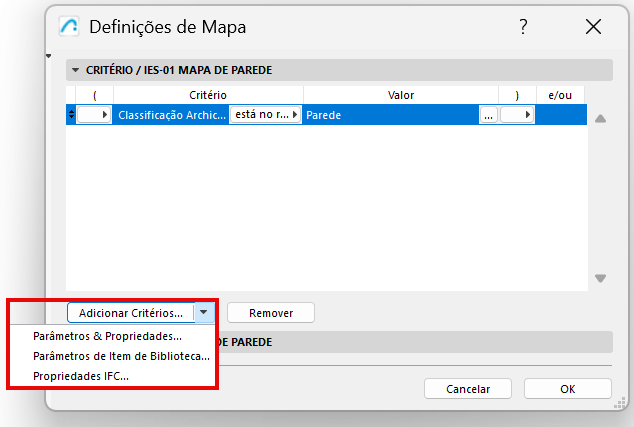

•Ou utilize a janela pop-up do botão Adicionar Critérios para aceder aos Parâmetros do Item da Biblioteca ou às Propriedades IFC:

Critérios e Campos Adicionais: Parâmetros de Item de Biblioteca

Definir Critérios de Elementos através de Dados IFC

Definição de Critérios Complexos

•Para listar múltiplos Tipos de Elementos, tem de os ligar com uma afirmação OU.

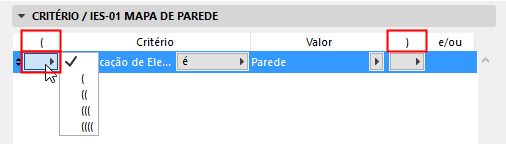

•Se necessário, utilize as colunas Abrir Parêntesis e Fechar Parêntesis das Definições do Esquema para configurar critérios vinculados para esquemas mais complexos.

Cada “abertura” tem de ter um “fecho” correspondente, para que o esquema seja lógico. Se existir um erro na lógica dos seus parêntesis, aparece o aviso Critério inválido! no fundo do painel.

Exemplo de Critérios Complexos

Supondo que quer listar todas Paredes, Lajes e Pilares num determinado vegetal.

Para satisfazer este critério, um elemento tem de:

1.ser ou uma Parede OU uma Laje OU um Pilar.

E

2.encontrar-se nesse vegetal em particular

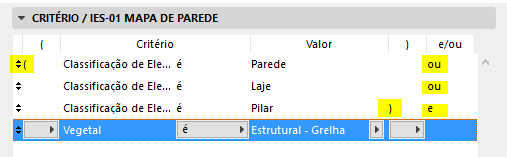

Observe os parênteses na imagem abaixo, que abrangem o grupo de três tipos de elementos.
