Parâmetro
Descrição curta
Descrição longa
Parâmetro
Comprimento de Ligação Cúpula
Comprimento de arestas cujo Tipo é definido para “Transição de Cobertura - Cúpula” na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, a aresta de dois planos de Cobertura adjacentes que se encontram sob a forma de um ângulo convexo.
Comprimento Beiral
O comprimento total de todas as arestas cujo tipo é definido para “Beiral,” na caixa de diálogo Definições de Aresta Personalizada.
Comprimento de Ligação de Fim de Parede
Comprimento total de todas as arestas cujo Tipo é definido para “Fim de Parede,” na caixa de diálogo Definições de Aresta Personalizada.
Caracteristicamente, trata-se de uma aresta que liga uma Parede e descem ao longo da Parede.
Comprimento Empenas
Comprimento total de todas as arestas cujo Tipo é definido para “Empena,” na caixa de diálogo Definições de Aresta Personalizada.
Método de Geometria
Plano Simples, Multi-plano
Método de Geometria de Cobertura
Área de Superfície da Base da Cobertura (Bruta)
Área de superfície da base da Cobertura, incluindo a superfície de quaisquer negativos.
Reduzido por cortes. Os SEO são ignorados
Área de Superfície das Arestas da Cobertura (Bruta)
Área de superfície das arestas da Cobertura, incluindo a superfície de quaisquer negativos.
Reduzido por cortes. Os SEO são ignorados
Área de Superfície do Topo da Cobertura (Bruta)
Área de superfície do topo da Cobertura, incluindo a superfície de quaisquer negativos.
Reduzido por cortes. Os SEO são ignorados
Comprimento Arestas
Comprimento de arestas cujo Tipo é definido para “Aresta,” na caixa de diálogo Definições de Aresta Personalizada.
Caracteristicamente, a aresta dos dois planos adjacentes que coincidem como aresta
Área de Superfície de Negativos
Área de superfície total de todos os negativos da Cobertura.
Comprimento Ligação Concavidade
Comprimento de arestas cujo Tipo é definido para “Transição de Cobertura - Concavidade” na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, a aresta de dois planos de Cobertura adjacentes que se encontram sob a forma de um ângulo côncavo.
Área de Superfície da Base da Cobertura
Área de Superfície da Base da Cobertura
Reduzido por negativos, cortes e Operações Elementos Sólidos.
Número de Negativos
Número de negativos na Cobertura
Negativos são criados manualmente na Cobertura ou são cortados por Clarabóias colocadas na Cobertura.

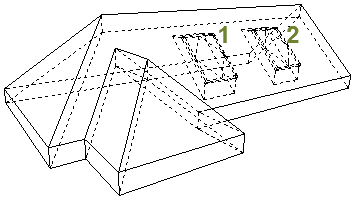

Número de Clarabóias
Número de clarabóias colocadas na Cobertura.
Área de Superfície de Clarabóias
Área de superfície total de todas as Clarabóias colocadas na Cobertura.
Comprimento Cumieiras
Comprimento de arestas cujo Tipo é definido para “Cume,” na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, a aresta no topo de uma Cobertura Plano-simples.
Passo
Inclinação da cobertura.
A Inclinação é definida no Painel Geometria e Posicionamento mas pode ser personalizada para qualquer Plano da Cobertura.
Comprimento Cumeeiras
Comprimento de arestas cujo Tipo é definido para “Cumeeira,” na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, a aresta de dois planos de Cobertura adjacentes que se encontram sob a forma de uma cumeeira.
Nível de Cobertura
No caso de uma Cobertura multi-nível, indica o Nível de Cobertura ao qual o plano da Cobertura listada pertence.
Os números do Nível da Cobertura podem ser vistos no painel Geometria e Posicionamento das Definições da Cobertura ou da Caixa de Informações.
Comprimento de Ligação de Parede Lateral
Comprimento total de todas as arestas cujo Tipo é definido para “Parede Lateral” na caixa de diálogo Definições de Aresta Personalizada.
Tipicamente uma aresta de Cobertura que liga uma Parede e percorre a Parede horizontalmente.
Espessura
Espessura da cobertura, medida perpendicularmente a partir da sua superfície de referência.
O valor da espessura é definido no painel Geometria e Posicionamento das Definições da Cobertura ou da Caixa de Informações. (Pode ser visualizado como medida perpendicular ou vertical).

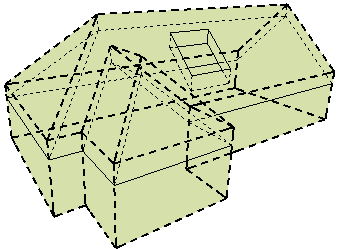

Corpo de Corte
Linhas Pivô abaixo ou Contornos Abaixo
Definido no Painel Modelo das Definições da Cobertura.
Determina a geometria do Corpo de Corte que actua por cima de outros elementos quando são cortados por esta Cobertura.
Comprimento Revessas
Comprimento de arestas cujo Tipo é definido para “Revessa,” na caixa de diálogo Definições de Aresta Personalizada.
Espessura Vertical
Espessura da cobertura, medida verticalmente a partir da sua superfície de referência.
O valor da espessura é definido no painel Geometria e Posicionamento das Definições da Cobertura ou da Caixa de Informações (Pode ser visualizado como medida horizontal ou vertical).
