Dados de Componente no Archicad
O que são Componentes?
Qualquer elemento de construção ou item de biblioteca que possuam um Material de Construção é constituído por um ou mais componentes.
•Uma Laje simples possui um Material de Construção e um componente.
•Uma Laje composta possui tantos componentes quantas camas: cada camada possui um Material de Construção e cada camada é um componente separado (mesmo que várias camadas usem o mesmo Material de Construção).
•Num elemento de perfil: cada trama (conforme vista no Editor de Perfil) representa um componente separado.
•Os objectos GDL funcionam de modo diferente. Todas as partes do objecto que usem o mesmo Material de Construção são consideradas um único componente. Por exemplo, múltiplas partes de um objecto, todas elas usando o mesmo Material de Construção de Vidro, são consideradas um único componente.
Usar Dados de Componente no Modelo BIM
Os Dados de Componente podem ser visualizados nos seguintes locais:
•Lista de Componentes do Mapa Interactivo
•Rótulos que enumerem dados de Componente
•Ficheiro IFC exportado

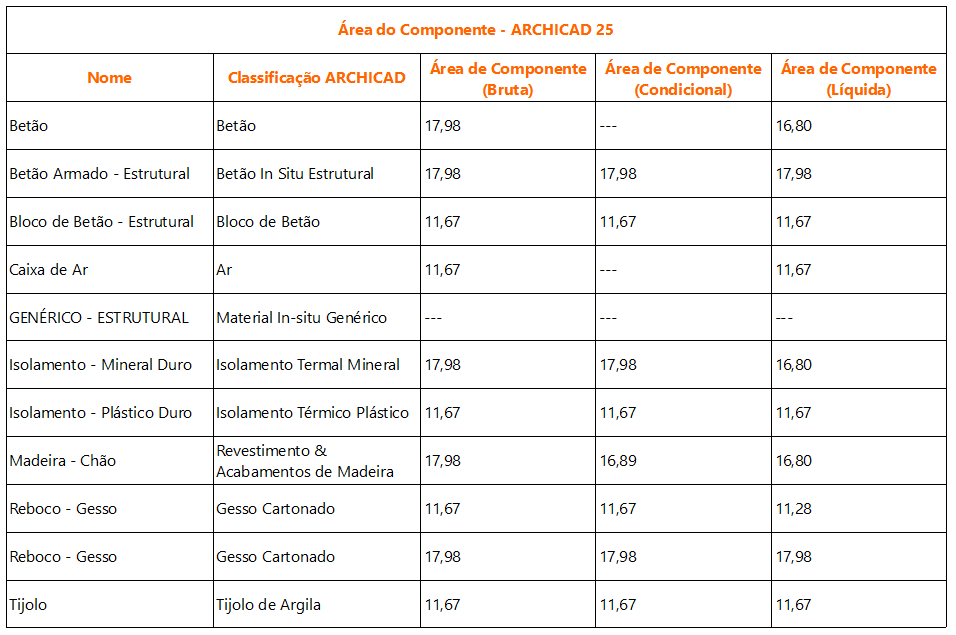

Listas de Componentes
As Listas de Componentes são optimizadas para apresentar informação sobre cada componente dos elementos compostos, de perfil ou básicos: paredes, lajes, coberturas, morphs, malhas e ou elementos de perfil multicomponentes.
Uma lista de componentes pode incluir:
•Propriedades específicas dos componentes (ver Parâmetros da Listagem de Componentes no Mapa Interactivo)
•Qualquer uma das propriedades do Material de Construção (porque cada componente é composto por, no máximo, um Material de Construção)
•Naturalmente, pode adicionar propriedades de elemento à lista, mas estes valores de propriedade vão reflectir dados ao nível do elemento (não os dados do componente)
Mostrar dados de Classificação na Lista de Componentes
Os componentes em si não têm uma classificação.

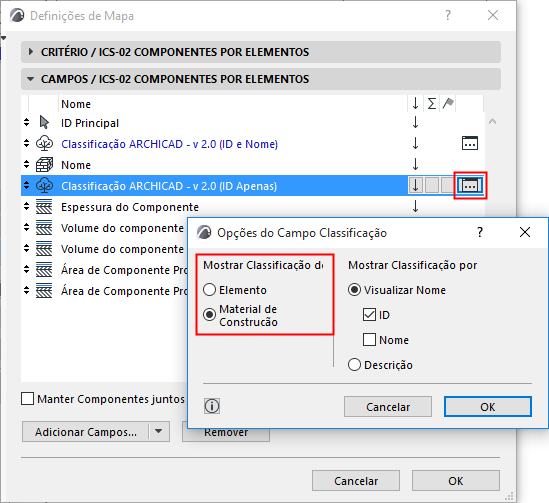

Se o seu Esquema de Componentes incluir o parâmetro Classificação: clique no pop-up para especificar quais os dados de classificação a mostrar:
•por Elemento (lista da classificação do elemento que contém o componente)
•por Material de Construção (lista da classificação do Material de Construção do componente)
