Áreas do Componente de Perfis Complexos

Ao listar componentes de um elemento de perfil, pode escolher

•que componente do Perfil pretende listar

•qual dos seus planos deverá ser usado para calcular a sua área

Escolher Componentes do Perfil para a Lista da Área

1.Seleccione um elemento de perfil.

2.No menu de contexto, clique em Editar Perfil/Composto Seleccionado.

3.Na janela de Editor de Perfil, seleccione uma trama (representando um componente).

4.No Gestor de Perfil (Opções > Perfis complexos > Gestor de Perfil), active a caixa de selecção Listar Área do Componente para cada componente cuja área pretende listar.

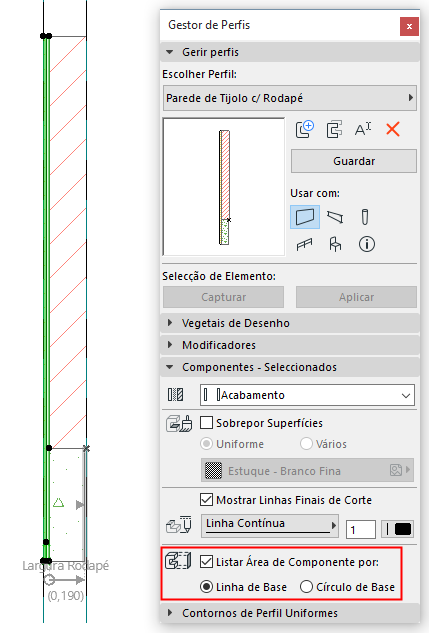

Neste exemplo, estamos a editar a Parede de tijolo w Elemento de sapata. A caixa de verificação do revestimento está ligada e a área do revestimento será incluída no mapa. A área da sapata, contudo, não é relevante e a sua caixa de verificação está desactivada.

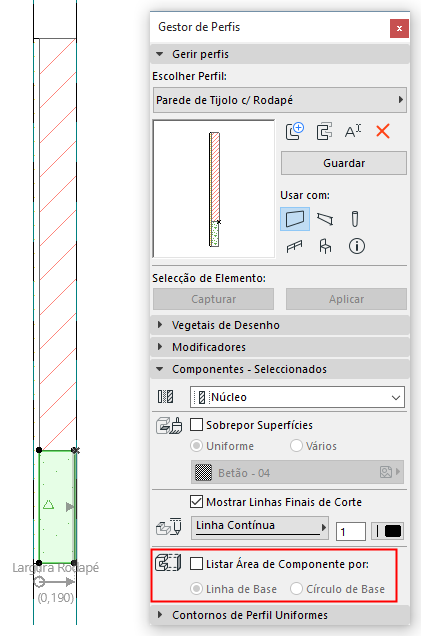

Listar Área de Componente: ligado para Revestimento, desligado para Sapata

5.Clique em Guardar Perfil para guardar as alterações.

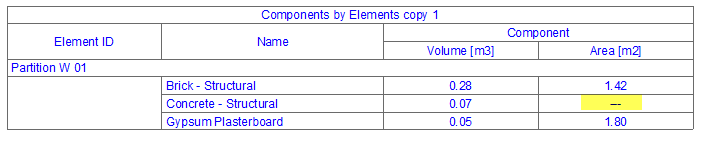

6.A área do componente da sapata de betão não está incluída no mapa.

Escolher um Plano a Usar para Calcular a Área

A área projectada de cada componente é calculada com base numa Linha de Base ou Círculo de Base, apresentado no Editor de Perfil.

Nota: para ver Linhas de Base no Editor de Perfil, certifique-se de que activou Visualização > Opções de Visualização no Ecrã > Área de Componente Linha de Base/Círculo.

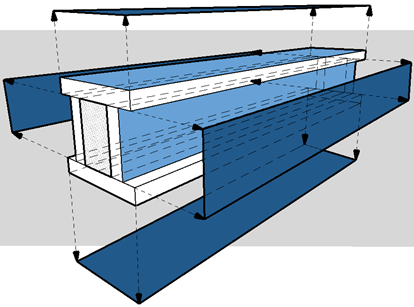

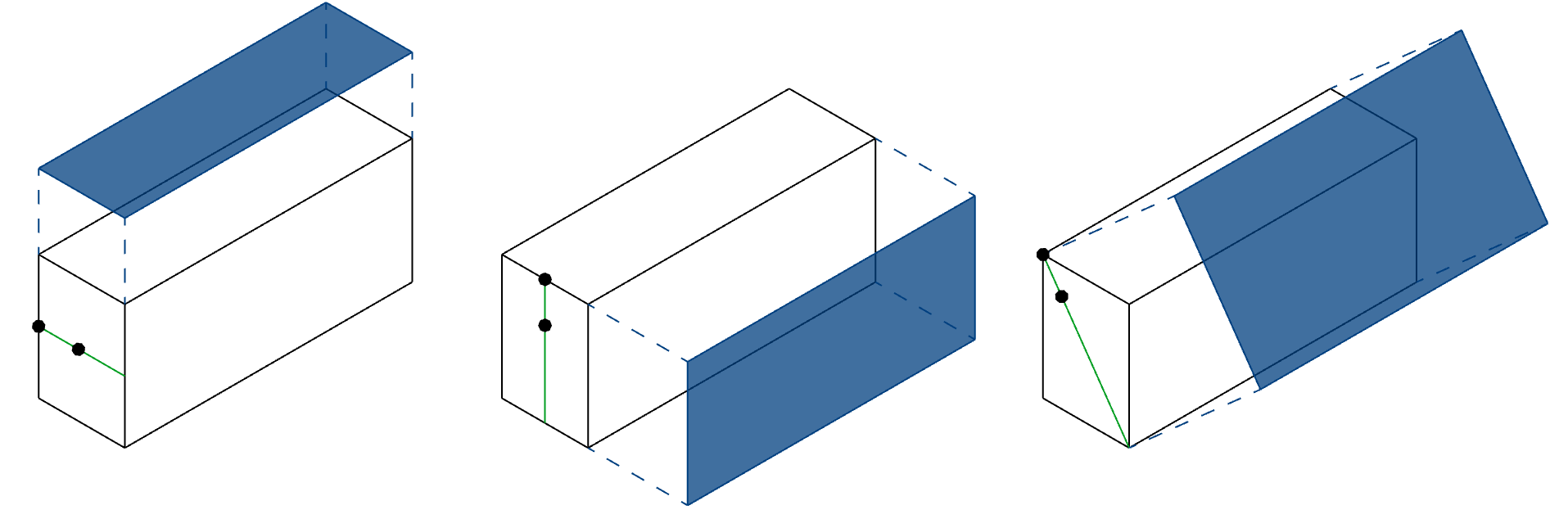

•A Linha de Base é utilizada para calcular a área do componente como projectado na superfície lisa representada pela linha. Por defeito, a linha de base está localizada ao longo do segmento mais comprido do perfil.

•O Círculo de Base é utilizado para calcular a área como projectado no componente arqueado.

Pode editar graficamente esta Linha de Base / Círculo: tal altera o plano usado para calcular a área do componente.

Neste exemplo, necessita da área do Pilar Genérico na sua superfície horizontal.

1.No Editor de Perfil, seleccione o componente.

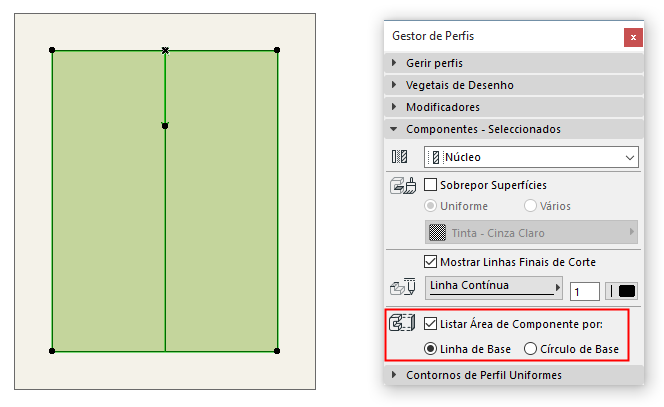

2.Active a caixa de verificação Área do Componente da Lista.

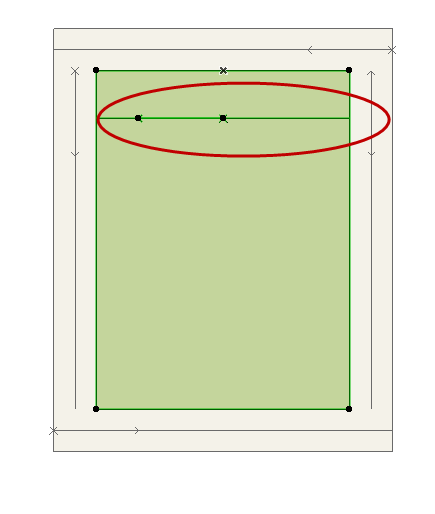

Vê-se que a linha de base do componente é vertical, o que não é a área que necessita.

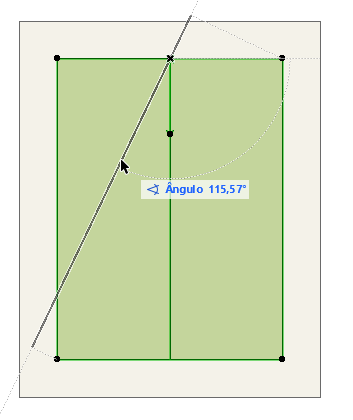

3.Na janela de Editor de Perfil, seleccione a linha de base e rode-a para uma posição horizontal.

4.Clique em Guardar Perfil para guardar as alterações.

5.A área horizontal do pilar está incluída no mapa.

Para informações gerais sobre a edição no Gestor de Perfil, veja Gestor de Perfis.
