Parâmetro

Descrição curta

Descrição longa

Ângulo de Inclinação Parede Cor­tina

Ângulo de inclina­ção da parede cor­tina

Valor igual ao de parâmetro "Ângulo de Inclinação" Geral.

Compri­mento

Comprimento do elemento Parede Cortina.

Número de Painéis

Número de painéis na parede cortina.

Ângulo de Padrão

Ângulo de rotação das Linhas da Gre­lha em linha medido na direcção dos ponteiros do relógio a partir das Linhas da Grelha em coluna. Este ângulo está definido nas Definições do Esquema da Parede Cortina / painel Padrão da Grelha, em Linhas.

Área de Superfície incluindo Limite

Área de Superfície da Parede Cortina, incluindo a área de superfície das suas Molduras de Cerca­dura.

Se as Molduras de Cercadura estiverem em “Grelha Interior” (Definições de Parede Cortina/Sistema Parede Cortina/Colocação de Membro: colocar Molduras de Cercadura “Interior”), então este parâ­metro é igual ao parâmetro geral de Área de Superfície para a Parede Cortina.

Se as Molduras de Cercadura estiverem em “Grelha Exterior” ou “Centrar pela Grelha”, o valor deste parâmetro exce­derá o parâmetro de Área de superfície geral, uma vez que as Molduras de Cer­cadura se encontram fora da linha de cer­cadura.

Se utilizar uma Moldura do tipo Invisível para as suas Molduras de Cercadura (Definições de Parede Cortina/Sistema Parede Cortina/Molduras: Cercadura), o valor deste parâmetro será menor ao do parâmetro de Área de Superfície geral.

Compri­mento Total de Molduras de Con­torno

 Comprimento total de todas as moldu­ras ao longo do con­torno exterior da Parede-Cortina

As molduras com a classe de moldura definida como "Divisão" não são contabili­zados

Compri­mento Total de Molduras Pessoais

 Comprimento total de todas as moldu­ras com classe de moldura "Personali­zada"

 Alterar edição dos parâmetros de mol­dura para "Personalizado"

Compri­mento de Molduras Total

Total de comprimen­tos de todas as mol­duras na Parede Cortina. Se a forma da Moldura não estiver uniforme, o valor do compri­mento da Moldura é calculado pela média dos seus comprimentos mais curtos e mais com­pridos.

  Se a forma da Moldura não estiver uni­forme, o valor do comprimento da Mol­dura é calculado pela média dos seus comprimentos mais curtos e mais compri­dos.

Compri­mento Total de Molduras Perten­cendo ao Eixo Princi­pal

Comprimento total das molduras ao longo do eixo princi­pal (vertical)

O eixo principal corresponde às "colunas" da grelha da Parede Cortina.

Compri­mento Total de Molduras Perten­cendo ao Eixo Secun­dário

Comprimento total das molduras ao longo do eixo secundário (hori­zontal)

O eixo horizontal corresponde às "linhas da grelha" da Parede Cortina.

Área de Superfície de Painel Total

Área de superfície da parede cortina. A Área de Superfície de Painel Total é vista se visualizar a Parede Cortina no modo de Edição, apenas com os Pai­néis visíveis.

 Este valor não inclui a superfície das molduras entre os painéis.

Área de Superfície Total de Pai­néis volta­dos para Este

Soma de todos os painéis da Parede Cortina virados para leste. a "direção de orientação" baseia-se no vetor normal de cada superfície do painel, na sua projeção em planta.

Ver também Abreviatura de Orientação.

Área de Superfície Total de Pai­néis volta­dos para Norte

Soma de todos os painéis de Parede Cortina virados para norte. a "direção de orientação" baseia-se no vetor normal de cada superfície do painel, na sua projeção em planta.

Área de Superfície Total de Pai­néis volta­dos para Nordeste

Soma de todos os painéis de Parede Cortina virados para nordeste. a "dire­ção de orientação" baseia-se no vetor normal de cada superfície do pai­nel, na sua projeção em planta.

Área de Superfície Total de Pai­néis volta­dos para Noroeste

Soma de todos os painéis de Parede Cortina virados para noroeste. a "dire­ção de orientação" baseia-se no vetor normal de cada superfície do pai­nel, na sua projeção em planta.

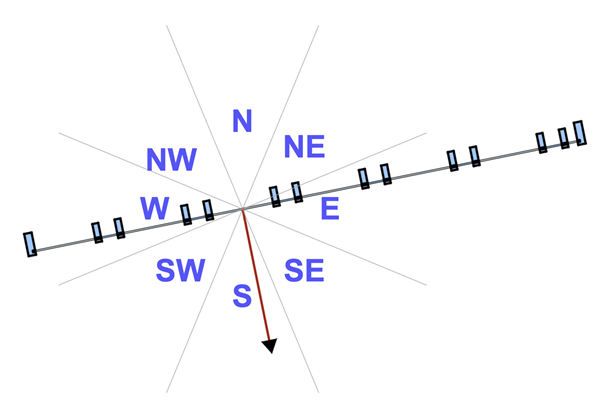

Área de Superfície Total de Pai­néis volta­dos para Sul

Soma de todos os painéis de Parede Cortina virados para sul. a "direção de orientação" baseia-se no vetor normal de cada superfície do painel, na sua projeção em planta.

Área de Superfície Total de Pai­néis volta­dos para Sudeste

Soma de todos os painéis de Parede Cortina virados para sudeste. a "direção de orientação" baseia-se no vetor normal de cada superfície do pai­nel, na sua projeção em planta.

Área de Superfície Total de Pai­néis volta­dos para Sudoeste

Soma de todos os painéis de Parede Cortina virados para sudoeste. a "dire­ção de orientação" baseia-se no vetor normal de cada superfície do pai­nel, na sua projeção em planta.

Área de Superfície Total de Pai­néis volta­dos para Oeste

Soma de todos os painéis de Parede Cortina virados para oeste. a "direção de orientação" baseia-se no vetor normal de cada superfície do painel, na sua projeção em planta.
