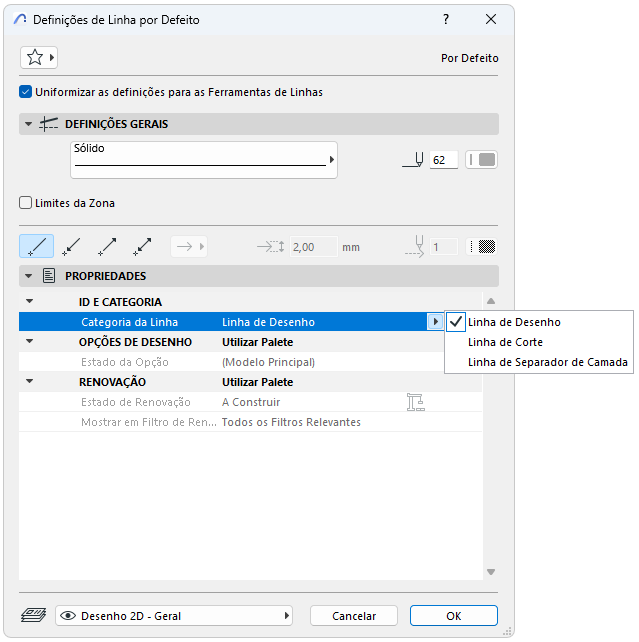

Utilize o Painel Propriedades de Definições de Linha para atribuir categorias de linha.
Utilize as categorias de linha para ajustar as Sobreposições Gráficas e exportar definições para as linhas, em função da sua categoria.
As três categorias de linhas: Desenho, Corte e Separador de Camadas.
Por defeito:
•Todas as linhas de contorno são "Linhas de Corte"
•Todas as linhas de separador (de composições) são "Separadores de Camadas"
•Todas as outras linhas são "Desenho"
As categorias de linha podem ser úteis
•Se tiver explodido uma parede composta nas suas linhas constituintes e tramas
•Se desenhar linhas à mão numa janela 2D ou numa janela do tipo Alçado
Atribua categorias a estas linhas de acordo com a sua função na planta. Deste modo, mesmo linhas desenhadas à mão podem ser consideradas Linhas de Corte ou Linhas Separadoras de Camadas.
As categorias de linha também podem ser úteis se guardar o seu ficheiro no formato DXF/DWG: o tradutor DXF/DWG permite definir um Vegetal Personalizado separado para o qual as linhas separadoras de camadas são exportadas.
Ver Vegetais Pessoais.
