As Cotas Radiais apresentam o valor do raio de um elemento curvo.
As cotas Radiais consistem em duas partes principais: a Linha de Cota (apontador) e o texto.

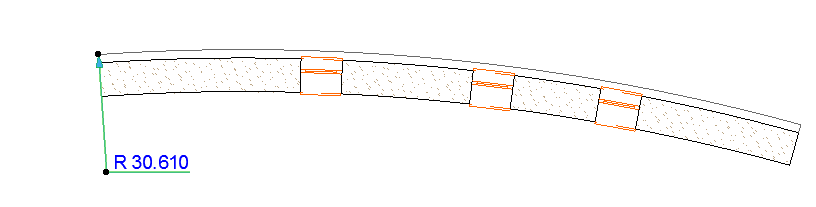

1.Clique num ponto do elemento curvo.
2.Desenhe a linha de cota, em direcção ao centro da curva ou na direcção oposta. A cota radial tem que ser sempre proveniente de um elemento curvo.
3.Clique novamente para colocar o texto, que indica o valor do raio.
A orientação do texto pode ser definida nas Definições de Cota Radial. (Ver em baixo.)
Alongar ou Mover Cota Radial
Pode ajustar uma cota radial colocada com a ajuda da palete de contexto:

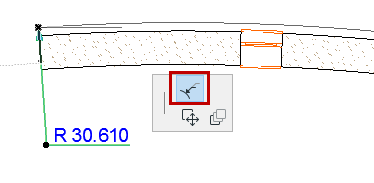

Utilize o ícone Alongar Cota Radial para alongar/encurtar a cota.

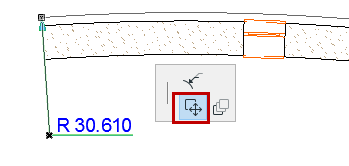

Utilize o ícone Mover Cota Radial para a mover.

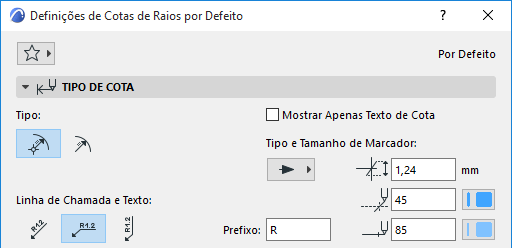

Definições de Cota Radial
Os seguintes controlos são exclusivos das Cotas Radiais:
Tipo: defina aqui o tipo de cota radial.
•Cotas com pontos centrais: marque o ponto central do arco com uma tracejada.
•Cotas sem pontos centrais.
Escolha uma opção para orientar a linha do apontador e o texto associado.
Prefixo: indique aqui um prefixo opcional para o texto da cota.
