As Cotas de Ângulos apresentam os valores do ângulo
•entre um par de linhas ou arestas lineares
•ou o ângulo de um elemento curvo
Nota: Cotas de Ângulos não estão disponíveis na Janela Documento 3D.
Métodos de Construção da Cota de Ângulo
A Cota de Ângulo tem dois métodos de construção (escolha a partir da Caixa de Informações ou das Definições da Cota de Ângulo):
•Método de construção Cota Interior (aguda):

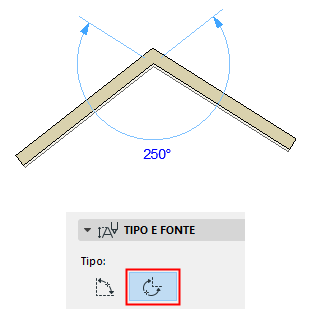

•Método de construção Cota Exterior (obtusa):

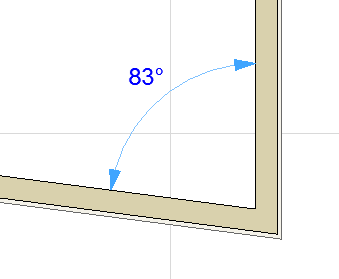

Colocar Cota de Ângulo Entre Duas Arestas

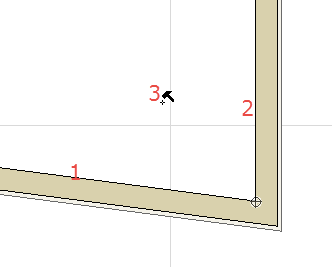

Para cotar um ângulo entre duas arestas:
1.Clique numa aresta ou linha.
2.Clique uma segunda vez na aresta ou linha.
3.Clique uma terceira vez para colocar a cota do ângulo.
Também pode clicar em quatro localizações na janela ou numa Linha de Guia, para definir dois vectores. Clique novamente para colocar a cota de ângulo entre dois vectores: neste caso, as Cotas de Ângulos não são associativas.
Colocar Cota de Ângulo num Elemento Curvo
1.Seleccione a ferramenta Cota de Ângulo na Caixa de Ferramentas.
2.Clique sobre o elemento curvo. Os dois limites do arco serão automaticamente marcados.
3.Clique com o cursor Martelo para colocar a cota.
Definições de Cota de Ângulo
A maioria das definições nesta caixa de diálogo são idênticas àquelas em: Definições da Ferramenta Cota

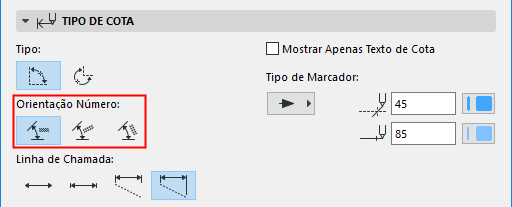

Orientação Número
Escolha uma posição para os números de dimensão: horizontal, perpendicular ou paralelo.
