Use esta função para adicionar Cotas lineares associativas automáticas a Paredes ou Paredes Cortina seleccionadas na Planta.
1.Na Planta, seleccione as Paredes ou Paredes Cortina a serem cotadas.
Vá para Documento > Anotação > Cotagem Automática > Cotagem Exterior. Defina as opções desejadas.
Ver Caixa de Diálogo Cotagem Exterior Automática.
2.Defina a direcção das linhas de cota. Faça isto de uma das seguintes maneiras:
–Clique na aresta lateral do elemento (a direcção da cota segue a direcção do elemento); ou
–Clique numa área vazia, e depois clique uma segunda vez para definir a direcção da cota.
3.Clique com o cursor martelo para colocar a(s) linha(s) de cota.

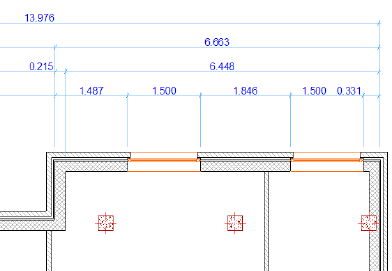

A Cotagem Automática colocará automaticamente as linhas de cota (até quatro tipos), dependendo das opções que escolheu na caixa de diálogo. Se alguma destas linhas de cota não for necessária (p.ex. se não existirem vãos ou a fachada for recta), não é considerada.
A visualização de cotagens automáticas depende das opções escolhidas nas Definições de Ferramenta Cota.

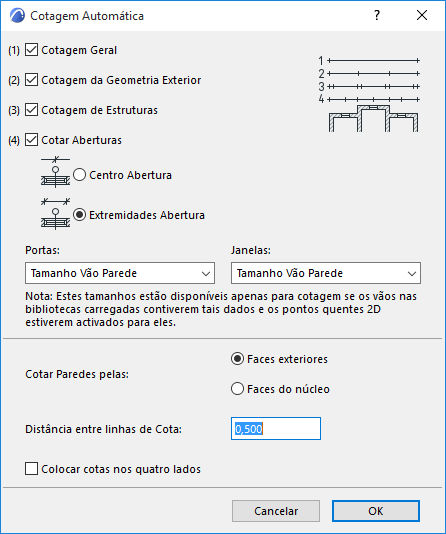

Caixa de Diálogo Cotagem Exterior Automática
Abra a caixa de diálogo em Documentação > Anotação > Cotagem Automática > Cotagem Exterior.
Assinale uma ou mais opções de Cota a usar:
Cotagem Geral
Uma linha de cota única que percorre o comprimento do conjunto de elementos seleccionado.
Cotagem da Geometria Exterior
As cotas lineares de elementos extrudidos, como uma fachada.
Cotagem de Estruturas
A cota linear do próprio elemento, como a espessura da parede
Cotar Aberturas
Assinale esta caixa para incluir as cotas de aberturas (portas e janelas).
Escolha o local onde irá colocar a cota para aberturas:
•Centro Abertura
•Extremidades Abertura

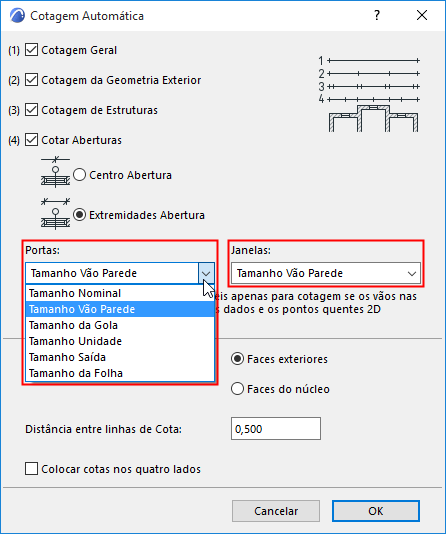

Escolha preferências de cotagem separadas para portas e para janelas.
Nota: se cotar automaticamente portas colocadas a partir das bibliotecas Archicad 12 ou Archicad 11 e se escolher o tamanho da Folha ou Saída como as cotas de porta preferenciais, o valor da altura da porta não será visível a não ser que escolha Folha ou Saída como valor Nominal nas Definições de Porta. (As larguras de porta serão cotadas sem qualquer problema.) Se cotar automaticamente portas colocadas a partir de versões anteriores do Archicad, apenas funcionarão as opções Vãos de Parede e Tamanho Nominal.
Cotar Paredes pelas
Escolha uma preferência para cotar Paredes Compostas.
•Faces exteriores
•Faces do núcleo
Distância entre linhas de Cota
Indique uma distância, usando as unidades de trabalho actualmente definidas no Archicad.
Colocar cotas nos quatro lados
Assinale esta opção para colocar automaticamente as linhas de cota nos quatro lados da cercadura dos elementos seleccionados.
