Visibilidade de um Elemento de Grelha

Desde que o seu vegetal esteja visível, os elementos de Grelha estão visíveis:

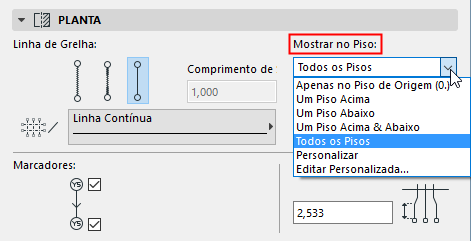

•na Planta, em qualquer um ou em todos os pisos: utilize o pop-up Mostrar no Piso no painel da Planta das Definições de Grelha.

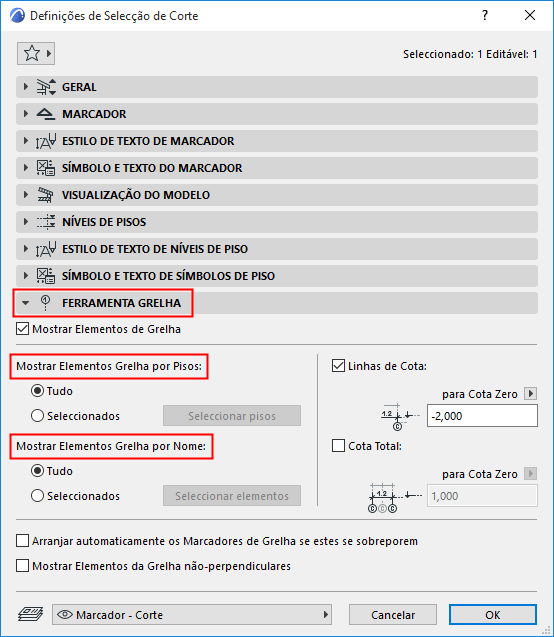

•as janelas Secção/Alçado, se as definições Secção/Alçado permitirem: utilize a opção Mostrar Elementos de Grelha no painel Ferramenta Grelha das Definições de Corte.

Existem dois conjuntos de critérios de filtragem para visualizar os elementos de Grelha nesta Secção: Pode filtrá-los por Piso de elemento de Grelha e/ou por Nome de elemento de Grelha.

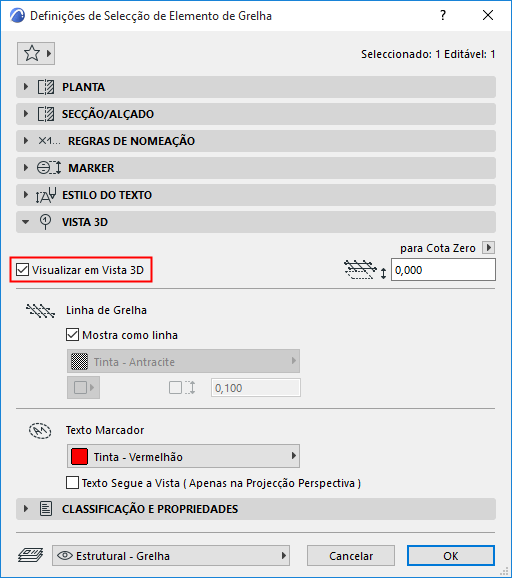

•Janela 3D e Documentos 3D, se o elemento de Grelha for definido para aparecer em 3D: Utilize a opção Visualizar em Vista 3D no painel de Visualização 3D das Definições da Ferramenta de Grelha.

As janelas Pormenor e Folha de Trabalho não irão apresentar os elementos de grelha, apenas as suas vistas explodidas.

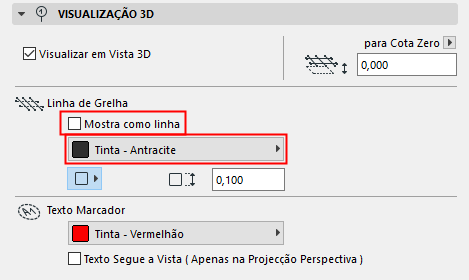

Por predefinição, os Elementos de Grelha são visualizados em 3D apenas como linhas e não são apresentados em renderings. Contudo, pode escolher a visualização dos elementos da Grelha como elementos modelo em 3D para que sejam apresentados em renderings, com uma secção transversal e as superfícies: para o efeito, ajuste as opções no painel Visualização 3D das Definições de Grelha.
