Para colocar um malha de grelha ortogonal ou curva completa, utilize a função Sistema de Grelha. O comando do Sistema de Grelha pode ser guardado diversas vezes, ao automatizar a tarefa de colocar múltiplos Elementos de Grelha num só passo, seguindo um esquema definido e colocando mesmo elementos em posições dedicadas. Pode também colocar cotas pelo sistema de Grelha num passo.
Um Sistema de Grelha é uma colecção de Elementos de Grelha; cada Elemento de grelha continua a agir como um elemento distinto, apesar de serem colocados como sendo parte de um sistema.
Seleccione Modelação > Sistema de Grelha. Ajuste as definições.
Ver Definições de Sistema de Grelha.

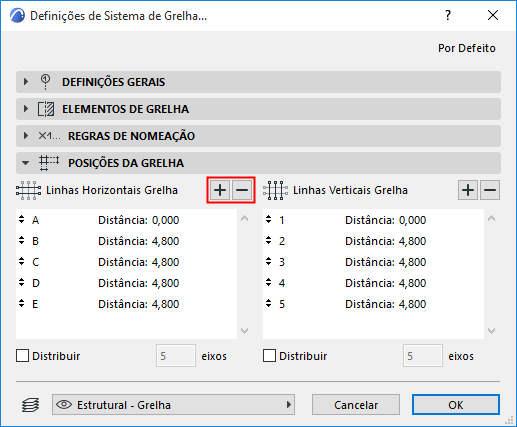

O número de linhas de grelha horizontais e verticais a serem colocadas no Sistema de Grelha depende do que definiu no painel Posições da Grelha: clique nos sinais de mais e menos para adicionar ou remover linha de Grelha individuais no Sistema de Grelha.
O número de linha de Grelha é apresentado no campo “eixos”, em baixo.

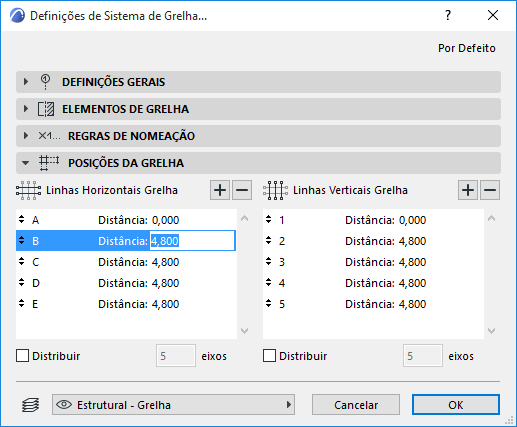

Clique no campo Distância da linha de Grelha para definir a sua distância da linha de Grelha anterior:
Se não souber a distância terá de verificar a opção Distribuir entre as linhas de Grelha para uma ou ambas as direcções de Grelha (i.e. linhas de grelha horizontal e/ou vertical). Isto irá permitir-lhe definir o inícios dos pontos finais do sistema de grelha, quando coloca o sistema de Grelha, uma determinada direcção, dividida no número de linhas de Grelha definidas na lista.
Quando estiver satisfeito com as Definições de Sistema de Grelha, clique em OK.

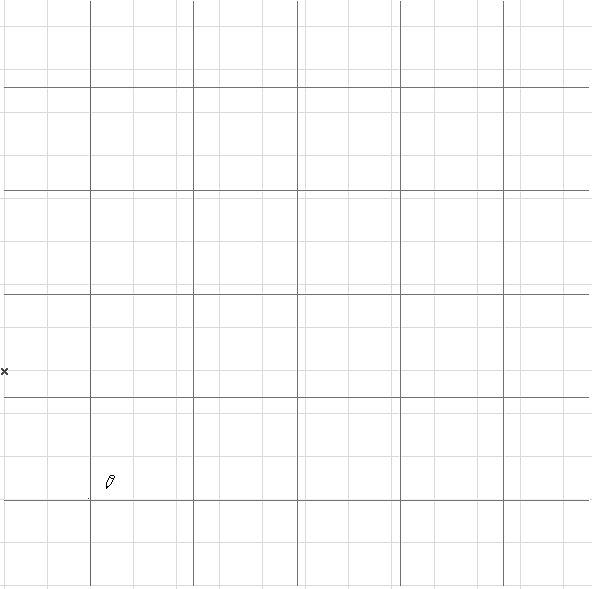

Irá visualizar o sistema de grelha fantasma no cursor, que poderá colocar através de dois ou quatro cliques:
•o primeiro clique define a localização do ponto de âncora que seleccionou nas definições

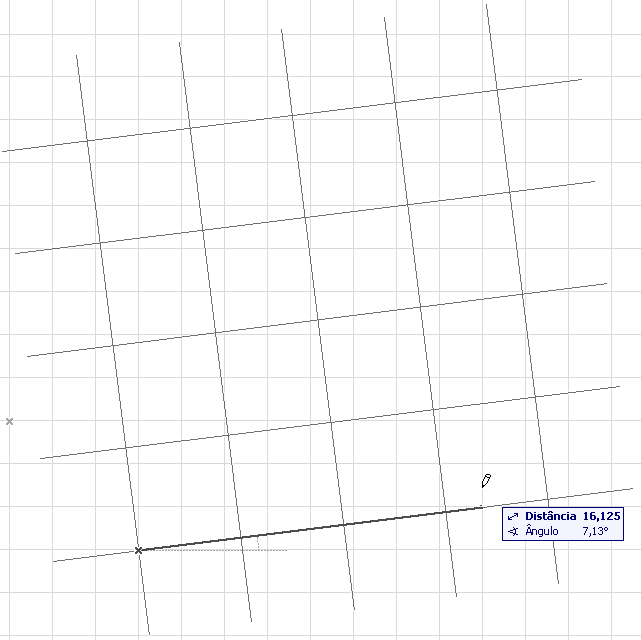

•o segundo clique define a rotação do sistema de grelha
•Se seleccionar também a função Distribuir, então um ou mais cliques adicionais serão necessários para definir as distâncias completas para distribuição num ou em ambas as direcções, dependendo se seleccionou Distribuir para uma ou ambas as direcções.
Nota: pode seleccionar e editar todos os elementos seleccionados de um sistema de grelha colocado ao seleccioná-los, utilizando quaisquer métodos de selecção.
Colocar um Objecto, Pilar ou Vigas com o Sistema de Grelha

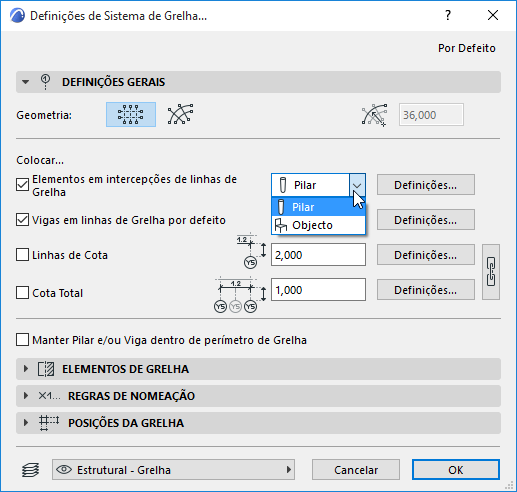

Utilize o painel Definições Gerais das Definições do Sistema de Grelha para colocar um Objecto ou Pilar automaticamente em cada ponto de intersecção da Grelha; e/ou para colocar uma Viga ao longo de cada linha de Grelha do Sistema de Grelha.
Nota: se estiver a posicionar um sistema de grelha curvado, tem a opção adicional de posicionar vigas rectas ou curvadas ao longo das linhas da grelha.
O botão Definições junto a cada opção irá conduzi-lo à caixa de diálogo de Definições de Ferramenta (Coluna, Objecto, Viga).
Para pormenores sobre os controlos, veja Sistema de Grelha Painel de Definições Gerais.
Apesar destas opções significarem que as Vigas, Pilares ou objectos são colocados em cada intercepção de Grelha, estes elementos são independentes da Grelha e não serão movidos ou rodados com o Sistema de Grelha.
Sistema de Grelha da Cota

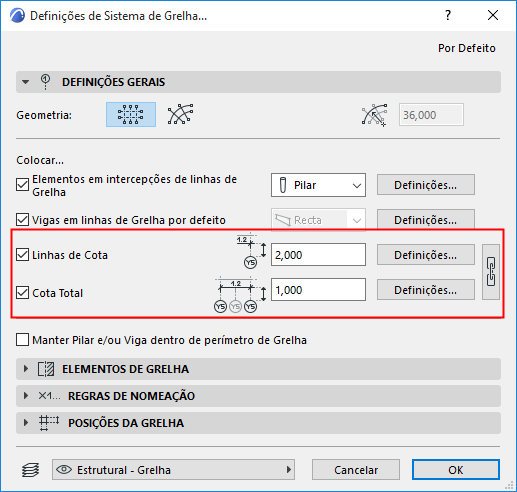

Duas opções adicionais no painel de Definições Gerais das Definições de Sistema de Grelha permitem-lhe cotar automaticamente cada segmento de linha de Grelha no sistema e/ou colocar uma única cota total para cada linha de Grelha.
Estas cotas são associadas ao sistema de Grelha.
O botão Definições à direita das opções de Cota levam-no para as Definições de Cotas por Defeito, onde pode definir as opções para o tipo de Cota seleccionada para o seu Sistema de Grelha. Por exemplo, pode definir de forma a que todo o texto de cota da linha de Grelha seja visualizado em itálico, enquanto os valores de Cota Total são visualizados a negrito.
Note que se pretender utilizar definições de Cota uniformes para ambas as linhas de cota, então pode utilizar o botão Cadeia para os vincular no painel de Definições Gerais do Sistema de Grelha.
