Mostrar Tramas Vectoriais nas vistas de projecto
Tramas de Vector utilizam um padrão de trama e podem ser utilizadas para representar as superfícies de corte ou coberturas superiores (tramas de superfície) de elementos construtivos. Pode também atribuir Tramas de Vector a Superfícies.
Na Planta
Os elementos irão apresentar o tracejado da trama de vector na Planta, apenas se tiver activado Visualização > Opções de Visualização no Ecrã > Aparência de True Fill. (De outra forma, a visualização no ecrã apresenta a visualização bitmap da trama.)
Na Janela 3D
Elementos construtivos na Janela 3D são visualizados através das Superfícies que lhes forem atribuídas através do respectivo Material de Construção. Estas Superfícies podem ser sobrepostas ao nível do elemento, com auxílio do painel Modelo das Definições do elemento.

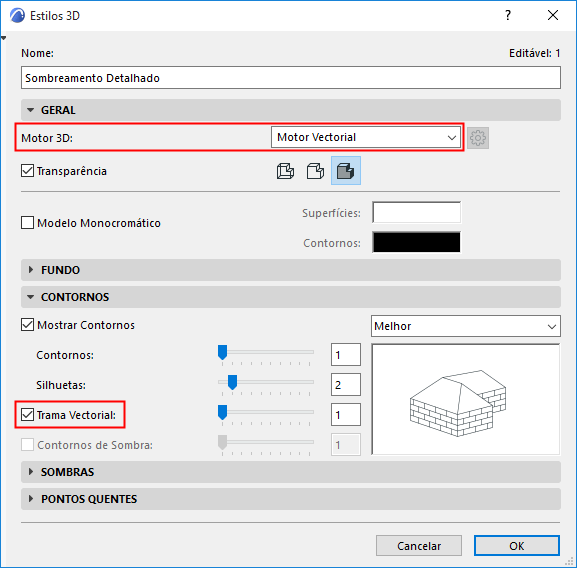

Se estas superfícies incluírem uma Trama Vectorial, esta será visível na Janela 3D apenas se comutar as Tramas Vectoriais 3D para "On" nos Estilos 3D e apenas se estiver a utilizar o Motor 3D Vectorial.
Ver também Trama de Superfície (Motor Básico).
Nas Janelas Secção/Alçado/AI e Documento 3D

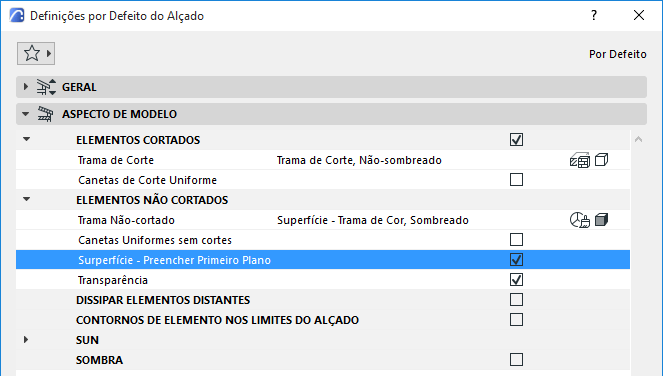

As Janelas de Corte/Elevação/AI e Documento 3D só apresentarão tramas vectoriais se tiver marcado a opção Superfície - Preencher Primeiro Plano no painel Aspecto de Modelo da caixa de diálogo de Definições.
Para mais informações, veja Aspecto de Modelo (Vistas do tipo Secção) e Painel de Aspecto de Modelo do Documento 3D.
As definições de tramas vectoriais não têm qualquer efeito nos renderings.
Modo de Visualização da Trama: Aparência de True Fill vs. Bitmap
Definir a Orientação de Padrões da Trama de Vector ou Símbolo
