Cada Desenho colocado num Layout pode conter um título, com elemento gráficos e informação referente aos dados do desenho, tal como a ID do Desenho, o Nome e a Escala.
O título do desenho é baseado num Tipo de Título. Os Tipos de Título são Objectos GDL, que podem ser atribuídos aos Desenhos por defeito (automaticamente), ou manualmente.
Editar Objecto de Tipo de Título
Referência Anterior ao Layout que Contenha Marcador de Origem
1.Seleccione o Desenho e abra a caixa de diálogo Definições do Desenho.

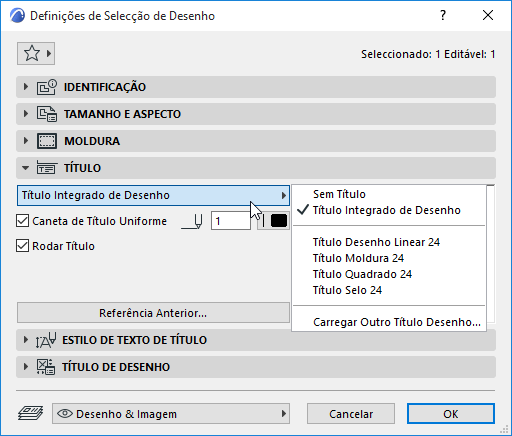

2.No painel Título, seleccione um Tipo, a partir do menu pop-up.
Para atribuir um título por defeito a cada Sorteio recém-colocado:
1.Abra as Definições Originais de Desenho
2.No painel Título, seleccione um Tipo, a partir do menu pop-up.

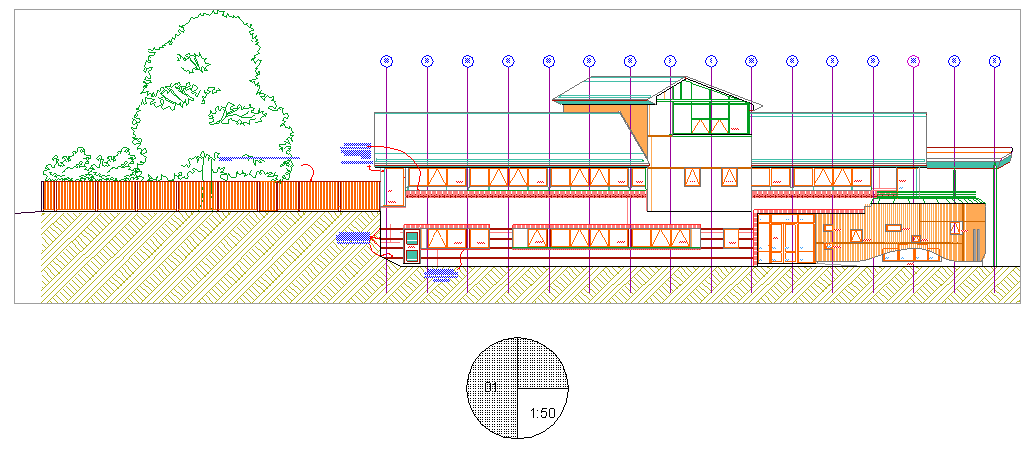

Os Títulos de Desenho são posicionados automaticamente no desenho associado.
1.Na janela Layout, utilize as ferramentas 2D disponíveis (por exemplo, linhas, blocos de texto) para desenhar um Tipo de Título.
2.Seleccione os componentes do Tipo de Título que criou.
3.Utilize Ficheiro > Bibliotecas e Objectos > Guardar Selecção como > Título Desenho para guardar este projecto.
Uma vez gravado, o Tipo de Título fica disponível no painel Título das Definições do Desenho.
Editar Objecto de Tipo de Título
Pode editar graficamente um Tipo de Título personalizado:
1.Utilize Ficheiro > Bibliotecas e Objectos > Abrir Objecto.
2.Seleccione o Tipo de Título que pretende editar.
3.Clique em “Símbolo 2D” para aceder à Janela de edição gráfica deste objecto.
4.Faça as alterações utilizando ferramentas 2D.
Nota: verifique que a escala da Janela do Símbolo 2D GDL está a 1:1, para facilitar a edição.
Referência Anterior ao Layout que Contenha Marcador de Origem

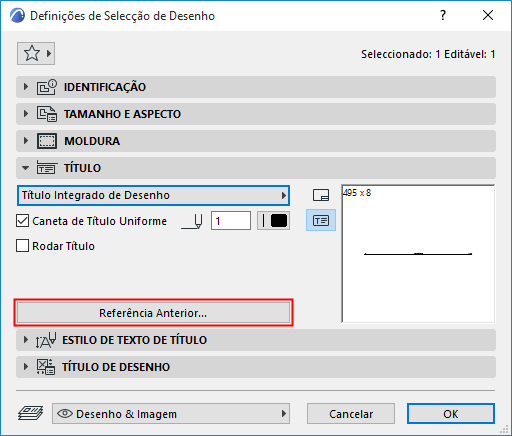

O painel Título das Definições do Desenho dá-lhe acesso à função Referência Anterior.
A Referência Anterior permite-lhe adicionar informação da ID Layout para o Título Desenho: especificamente, a ID de um ou mais Layouts que contenham um Desenho que apresenta o marcador de origem do Desenho actual. Referência Anterior é útil se o Desenho actual for baseado numa Secção, Alçado, Alçado Interior, Pormenor ou Folha de Trabalho.

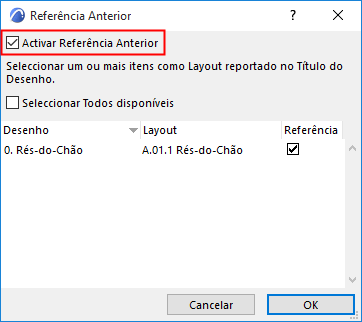

Clique em Referência Anterior para abrir a caixa de diálogo com o mesmo nome.
Estas caixas de diálogo apresentam cada Layout com marcador de origem do desenho actual.
Verifique, primeiro a caixa Activar Referência Anterior, depois seleccione um ou mais Layouts cuja ID pretende visualizar. (Verifique Seleccionar Todos disponíveis se pretender que o Título Desenho apresente as IDs de todos os Layouts aqui apresentados.)
Clique em OK para fechar a caixa de diálogo e regressar às Definições do Desenho.
A Pré-visualização do Título Desenho apresenta um Texto Automático no local onde o Título Desenho irá conter a informação da ID Layout.
Neste exemplo, se tiver assinalado “Seleccionar Todos disponíveis,” o Título Desenho fina terá o aspecto que se segue:

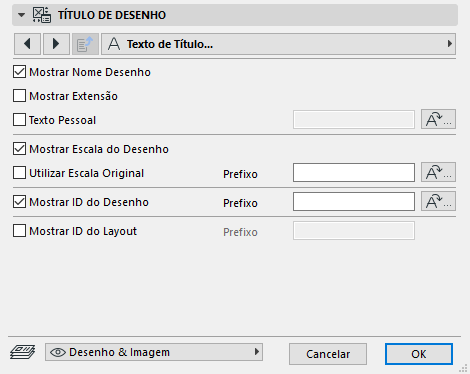

Nota: certifique-se de que nos parâmetros do objecto de Título Desenho que está a utilizar activou a função Referência Anterior:
